防振锤(FR型)

日期:2019-06-29

点击:



      防振锤,是为了减少导线因风力扯起振动而设的。高压架空线路杆位较高,档距较大,当导线受到风力作用时,会发生振动。导线振动时,导线悬挂处的工作条件***为不利。由于多次振动,导线因周期性的弯折会发生疲劳破坏。当架空线路档距大于120米时,一般采用防振锤防振。

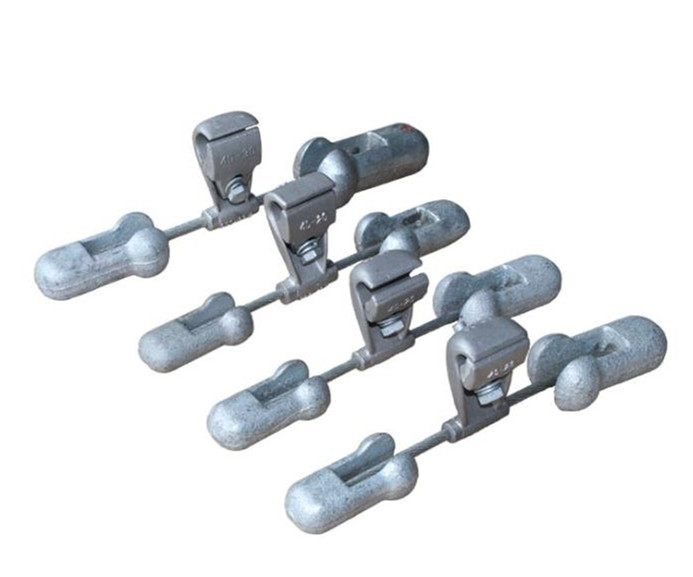

FR-4A防振锤

河间市天恒电力器材有限公司

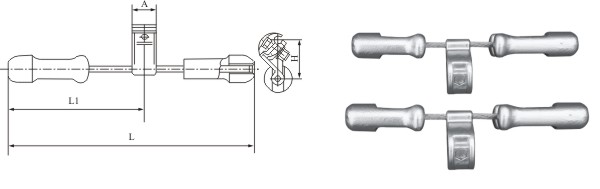

防振锤(FR型)技术参数

天恒电力型号
适用导线外径(mm)
主要尺寸(mm)
重量(kg)
L
L1
H
A
FR-1
7.0~12.0
429
239
81
50
2.8
FR-2
11.0~22.0
429
239
81
50
2.8
FR-3
18.0~28.0
505
280
91
60
5.0
FR-4
23.0~36.0
550
300
97
60
7.5
FR-2A
11.0~12.0
429
239
81
50
2.8
FR-2B
12.0~15.0
429
239
81
50
2.8
FR-2C
15.0~18.0
429
239
81
50
2.8
FR-3A
34.0~36.0
505
280
96
60
5
FR-4A
38.0~40.0
550
300
102
60
7.5
FR-4/32
29.0~32.0
505
280
96
60
7.5
FR-4/39
33.0~39.0
550
300
64
127
7.9

线夹为铝合金件,锤头为灰铸铁件,涂漆或热镀锌,其余为热镀锌钢制件。


       在高压架空线路上,靠近绝缘子两侧的导线上常挂一个小锤,这种小锤叫防振锤,是为了减少导线因风力扯起振动而设的。高压架空线路杆位较高,档距较大,当导线受到风力作用时,会发生振动。导线振动时,导线悬挂处的工作条件***为不利。由于多次振动,导线因周期性的弯折会发生疲劳破坏。当架空线路档距大于120米时,一般采用防振锤防震。

  对于钢芯铝绞线,防振锤重量为w=0.4d-2.2(千克)式中 d——导线外径(毫米)防振锤由一定质量的重锤,具有较高弹性、高强度的度锌钢绞线及线夹组成。
