防振锤(FDZ型)

日期:2019-06-29

点击:



       防振锤,是为了减少导线因风力扯起振动而设的。高压架空线路杆位较高,档距较大,当导线受到风力作用时,会发生振动。导线振动时,导线悬挂处的工作条件***为不利。由于多次振动,导线因周期性的弯折会发生疲劳破坏。当架空线路档距大于120米时,一般采用防振锤防振。

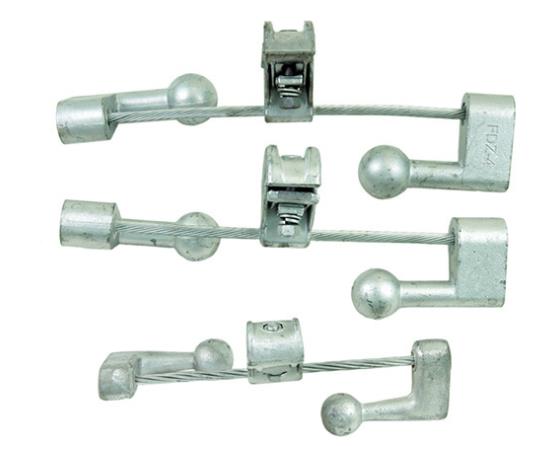

FDZ-4防振锤

防振锤厂家【天恒电力】

防振锤(FDZ型)技术参数

天恒电力型号
适用导线外径(mm)

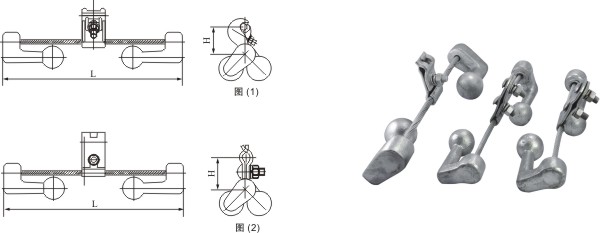

简图
主要尺寸(mm)
锤头重量(kg)
重量(kg)
L
H
FDZ-1
7.0~12.0
1
320
66
0.7
1.8
FDZ-2
11.0~15.0
1
350
66
0.9
2.3
FDZ-3
14.0~19.0
1
430
66
1.7
4.4
FDZ-4
18.0~22.5
1
470
66
2.1
5.5
FDZ-5F
22.0~29.0
1
520
95
3
7.1
FDZ-6F
28.0~35.0
1
520
95
3.6
8.3
FDZ-1T
7.8
2
320
30.7
0.7
1.9
FDZ-2T
9.0~9.6
2
370
30.7
0.9
2.4
FDZ-3T
11.0~11.5
2
430
44.7
1.7
4.4
FDZ-4T
13.0
2
470
44.7
2.1
5.5
FDZ-5
22.0~29.0
1
520
89
3
7.4
FDZ-6
28.0~35.0
1
520
96
3.6
8.9



线夹为铝合金件,锤头为灰铸铁件,带T的线夹为铁夹头,涂漆或热镀锌,其余为热镀锌钢制件。

       在高压架空线路上,靠近绝缘子两侧的导线上常挂一个小锤,这种小锤叫防振锤,是为了减少导线因风力扯起振动而设的。高压架空线路杆位较高,档距较大,当导线受到风力作用时,会发生振动。导线振动时,导线悬挂处的工作条件***为不利。由于多次振动,导线因周期性的弯折会发生疲劳破坏。当架空线路档距大于120米时,一般采用防振锤防震。

  对于钢芯铝绞线,防振锤重量为w=0.4d-2.2(千克)式中 d——导线外径(毫米)防振锤由一定质量的重锤,具有较高弹性、高强度的度锌钢绞线及线夹组成。
