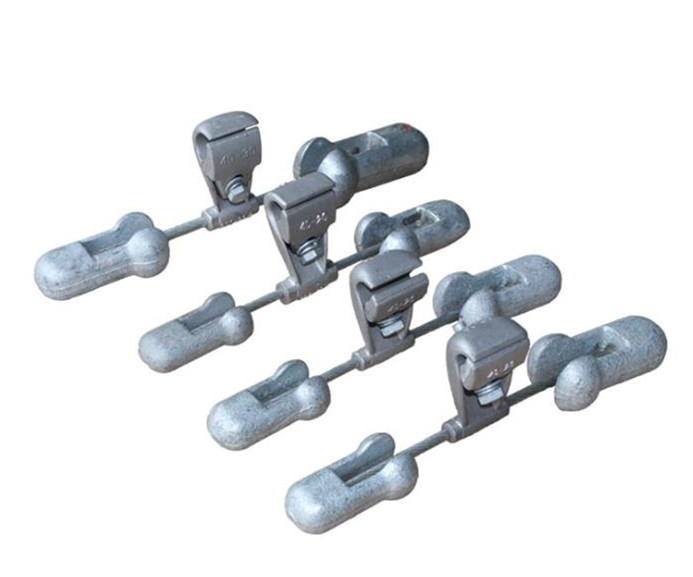

对称型音叉式防振锤(FDY型)

日期:2019-06-29

点击:



       防振锤,是为了减少导线因风力扯起振动而设的。高压架空线路杆位较高,档距较大,当导线受到风力作用时,会发生振动。导线振动时,导线悬挂处的工作条件***为不利。由于多次振动,导线因周期性的弯折会发生疲劳破坏。当架空线路档距大于120米时,一般采用防振锤防振。
对称型音叉式防振锤厂家

河间市天恒电力器材有限公司

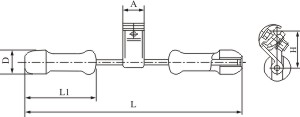

对称型音叉式防振锤(FDY型)技术参数

天恒电力型号
适用导线外径(mm)
主要尺寸(mm)
重量(kg)
L
L1
H
A
D
FDY-1/2
12.0-16.0
300
95
81
50
40
1.5
FDY-2
12.0-16.0
370
130
81
50
46
2.4
FDY-2/3
16.0-18.0
370
130
81
50
46
2.5
FDY-3/4
18.0-22.5
450
150
97
60
56
4.1
FDY-3/5
22.5-30.0
450
150
97
60
56
4.5
FDY-4/5
22.5-30.0
500
175
97
60
62
5.6
FDY-?4/6
30.0-35.0
500
175
97
60
62
5.8



线夹为铝合金件,锤头为灰铸铁件,涂漆或热镀锌,其余为热镀锌钢制件。

       在高压架空线路上,靠近绝缘子两侧的导线上常挂一个小锤,这种小锤叫防振锤,是为了减少导线因风力扯起振动而设的。高压架空线路杆位较高,档距较大,当导线受到风力作用时,会发生振动。导线振动时,导线悬挂处的工作条件***为不利。由于多次振动,导线因周期性的弯折会发生疲劳破坏。当架空线路档距大于120米时,一般采用防振锤防震。

  对于钢芯铝绞线,防振锤重量为w=0.4d-2.2(千克)式中 d——导线外径(毫米)防振锤由一定质量的重锤,具有较高弹性、高强度的度锌钢绞线及线夹组成。
