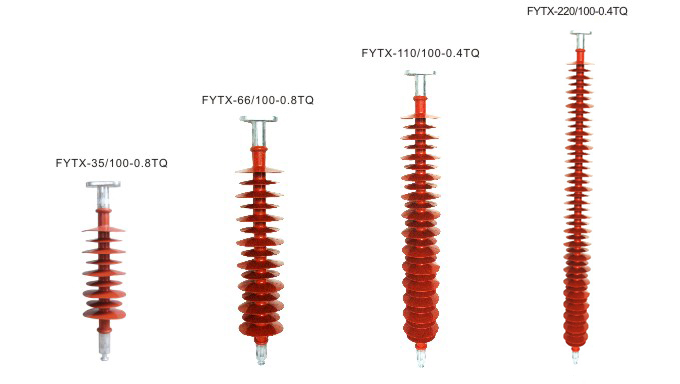

棒形悬式复合防风偏绝缘子

日期:2019-09-19

点击:



  棒形悬式复合防风偏绝缘子,防风偏复合系列产品适用于高压线路硬跳线用,能有效的防止跳线风偏,导线随风舞动,保证了相与地之间的绝缘距离,也叫硬跳线绝缘子。

  35kV、66kV、110kV 、220kV防风偏复合系列产品适用于高压线路硬跳线用,能有效的防止跳线风偏,导线随风舞动,保证了相与地之间的绝缘距离,也叫硬跳线绝缘子杜绝了因跳线造成线路跳闸、导线电弧烧伤、断股、断线等现象。解决了导线随风舞动威胁架空输电线路安全、稳定运行的重要隐患。可替换性和通用性。

  产品可替换以运行在线路中的硬跳线处悬式绝缘子,多种与铁塔的连接金具可供用户选择,也可为用户订制特殊规格的铁塔连接金具。安装装快捷、方便。

主要尺寸和机电性能:

天恒产品型号
额定
电压
(kV)
额定
拉伸
负荷
(kN)
额定
弯曲
负荷
(kN)
结构
高度
(mm)
绝缘
距离
(mm)
***小公称
爬电距离
(mm)
雷电冲击耐受电压(峰值)
(kV)
1min工频
耐受电压
(有效)
(kV)
FYTX-35/100-0.8TQ
35
100
0.8
700±20
445
1400
230
95
FYTX-66/100-0.8TQ
66
100
0.8
940±20
685
2260
410
185
FYTX-110/100-0.4TQ
110
100
0.4
1260±30
1005
3350
550
230
FYTX1-110/100-0.4TQ
110
100
0.4
1300±30
1045
3450
560
240
FYTX3-110/100-0.4TQ
110
100
0.4
1380±30
1125
3800
580
250
FYTX5-110/100-0.4TQ
110
100
0.4
1460±30
1205
4000
600
260
FYTX-220/100-0.4TQ
220
100
0.4
2220±30
1965
6790
1000
395

注:附加字母-XX表示:产品金具结构、(W-球窝,Q-球头,U-双耳,D-单耳,Y-Y型,O-O型环,L-代表两端连接金具呈90度转角; 默认为平行,T表示***个伞为特大伞形

安装方法

  1、防风偏复合绝缘子运输及安装中应轻拿轻放,不应投掷,并避免与各杂件(导线、铁板、工具等)及尖硬物碰撞、摩擦;

  2、起吊时,绳结要打在端部附件上,严禁打在伞裙或护套上,绳子必须碰及伞裙与护套部分时,应在接触部分用软布包裹;

  3、不得将防风偏复合绝缘子当作放(收)线的辅助工具,以免使其 受到冲击力或弯矩而损伤绝缘子;

  4、严禁脚踩绝缘子伞裙;

  5、安装均压环时,应注意调整,使环与绝缘子轴线垂直,对于开口 型c 均压环,注意两端开口方向一致,以利于放电,保护伞裙;
