绝缘子|复合绝缘子left图
防风偏复合绝缘子

日期:2019-09-19

点击:



  1.防风偏复合绝缘子特性

  防风偏复合绝缘子适用于高压线路硬跳线用,能有效的防止跳线风偏,导线随风舞动,保证了相与地之间的绝缘距离,也叫硬跳线绝缘子防风偏复合绝缘子杜绝了因跳线造成线路跳闸、导线电弧烧伤、断股、断线等现象。解决了导线随风舞动威胁架空输电线路安全、稳定运行的重要隐患。

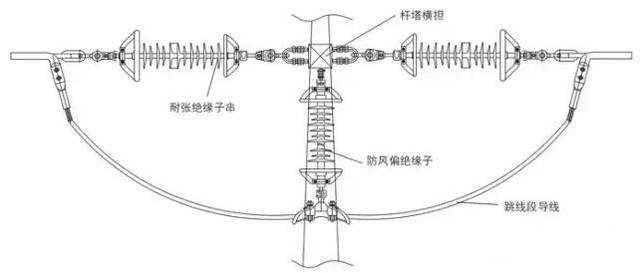

防风偏复合绝缘子

  2.结构及性能

  复合绝缘子由硅橡胶伞裙、环氧树脂玻璃纤维引拔棒(简称芯棒)、硅橡胶护套、金属端部附件、均压环等五部分组成,它具有以下性能:

  1)硅橡胶伞裙

  硅橡胶伞裙是以硅橡胶为基体的高分子聚合物制成的伞裙;经高温硫化而成,直接粘附于芯棒上的硅橡胶护套,起着保护芯棒、遮挡雨雪、增大爬电距离、提高外绝缘性能的作用。具有良好的憎水性和优良的电绝缘、耐腐蚀、耐老化,因而具有很高的污闪电压。绝缘距离1m的复合绝缘子在等值盐密0.6mg/cm2和灰密1.0 mg/cm2下(相当于1V级以上污秽)***低污闪电压仍能达到140kV,为同等条件下瓷绝缘子串的3~4倍,即使表面积满污秽,由于分子间的迁移作用,即使表面积满污秽,依靠小分子量的硅氧烷分子从硅橡胶主体向受污层扩散,使受污层表面仍具有良好的憎水性,因而不需清扫,将其使用于污秽区,能有效地防止污闪事故的发生。由于伞裙是通过高温一次整体成型工艺,直接粘附在芯棒上的,材质均匀,内部结构紧密完整,无气泡间隙,属不可击穿型,内绝缘性能大幅度提高,为输电线路的安全运行提供了可靠的保证。伞裙还具有优良的耐电腐蚀性,经受1000h电腐蚀试验后,伞裙表面未出现任何腐蚀痕迹。耐漏电痕迹试验达6-7级,居国际先进水平,5000h人工加速老化试验后,其机械、电气性能均无明显变化,证明伞裙具有良好的抗氧、抗臭氧及耐老化性能。由于高温硫化成型的硅橡胶伞裙材料的分子主链si-o键构成的三维网状结构,其化学性能十分稳定,并在其有机侧基无饱和键;使它具有十分优异的耐大气紫外线、臭氧和耐电、热的老化及耐化学腐蚀等性能。

河间市天恒电力器材有限公司

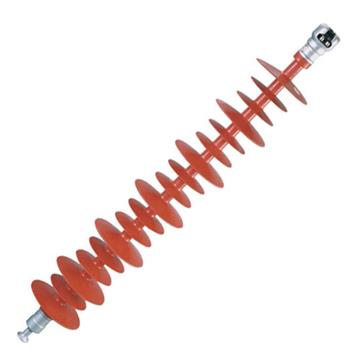

防风偏复合绝缘子

  2)芯棒

  芯棒采用环氧树脂浸玻璃纤维制成,是整复合绝缘子的骨架,起着支撑伞裙、端 部金具、内绝缘、承受弯曲和拉伸机械负荷等多重作用。是由5~10µm的无碱玻璃丝,沿受载方向排列,经热固性树脂固接在一起经挤拉成型。在一支Φ18的芯棒中,含这种玻璃纤维丝就有100多万根,所以具有很高的抗张强度(大于600Mpa);约为普通钢的1.5~2倍,是优质钢材的3~4倍,为高强度瓷的3~5倍,采用Φ50mm的芯棒就可制成机械负荷达100吨的复合绝缘子,为输电线路向超高压、大吨位发展创造了条件。此外芯棒还具有良好的减振性、抗蠕变性及抗弯曲疲劳断裂、抗冲击性能等;具有柔韧弹性和优良的电绝缘性能,是复合绝缘子质轻高强、杆径细、内绝缘水准高的基础。

  3)金属端部附件

  金属端部附件与芯棒的联接采用压接式的结构,它利用大吨位的压接机使金属端头 与芯棒产生弹性形变,防止芯棒位移,加工简单,自动化程序高,强度分散性较小,稳定可靠,可以有效地保证产品质量,在国外已得到普遍应用。结构新颖、联结牢固、安全可靠,它起着两端电极挂线悬吊,传递拉张负荷等作用。

  4)性能

  防风偏复合绝缘子体积小,重量轻(为瓷绝缘子串的1/7-1/10)具有弹性好,不需测零值,不需定期清扫,因而不仅给运输、安装带来极大方便,而且大大减轻维护量及节约大量维护费用,减轻工人劳动强度,也为事故检修及实施紧凑线路提供子良好条件。整体一次成型的复合绝缘子结构紧凑、整体性强、界面少、杆径细、爬电距离大,内、外绝缘水准高,具有良好的柔韧弹性、机械强度高。

  3.可替换性和通用户性

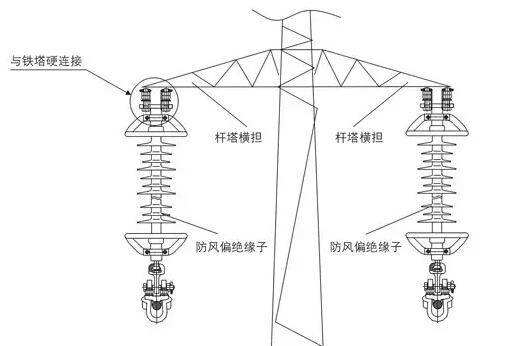

  防风偏复合绝缘子产品可替换以运行在线路中的硬跳线处悬式绝缘子,多种与铁塔的连接金具可供用户选择,也可为用户订制特殊规格的铁塔连接金具。安装快捷、方便。
