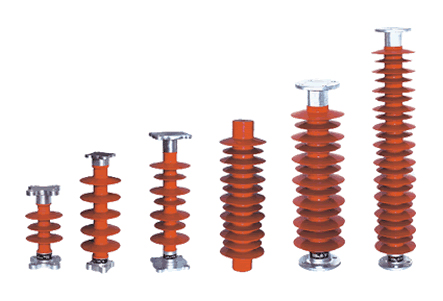

复合支柱绝缘子

日期:2019-09-19

点击:



  复合支柱绝缘子能有效地利用狭窄的走廊开压送电,适用于城网技术改造,能降低杆塔高度,可节约大量的人力、物力和财力,由于其弯曲强度高,可防止瓷横担容易出现的级连断裂事故,是瓷横担所无法替代的产品;体积小,重量轻,防震、抗冲击能力强、不需人工清扫,为安全运行提供保障。 本品采用整体棒型设计,结构紧凑,质量高、重量是同等级瓷和玻璃绝缘子的1/10,运输安装极为方便。

  适用于污秽地区,高机械拉伸负荷,大跨距和紧凑型线路。污闪电压比同等级瓷和玻璃绝缘子提高30%-50%。在-60度--+200度环境温度下性能稳定;采用的不可击穿型设计,运行中无需测零值。电气性能优越,机械强度高,内部承载的环氧玻璃引拔棒抗张抗弯强度比普通钢材高2倍,是高强度瓷材料的8~10倍,有效提高了安全运行的可靠性。

  复合支柱绝缘子耐污性能好,抗污性能好,抗污闪强力强,其湿耐受电压和污秽耐受电压为相同爬距瓷绝缘子的2~2.5倍。且不需清扫,能在重污秽的去安全运行。体积小、重量轻(仅为同电压等级瓷绝缘子的1/6~1/9).结构轻巧,便于运输和安装

  产品概述:

  本产品适用于电站设施。具有良好的增水性、抗 老化性、耐漏电起痕性和耐电蚀损性,具有很高的抗张强度和抗弯强度,其机械强度高,抗冲击性能、防震和防脆性能好,重量轻、安装方便,其顶部和底部安装尺寸与相应的瓷支柱安装尺寸相同,可以互换使用。

  ■复合支柱绝缘子主要技术参数及尺寸

产品型号
额定电压
(kV)
额定机械
负荷(kN)
结构高度
(mm)
绝缘距离
(mm)
***小公称
爬电距离
(mm)
雷电冲击
耐受电压
(峰值)
(kV)
工频一分钟
湿耐受电压
(kV)
FZS-10/4
10
4
215
125
270
75
42
FZS-35/6
35
6
400
320
750
185
80
FZS-66/8
66
8
850
700
1900
410
185
FZS-110/10
110
10
1200
1080
2750
500
230
FZS-220/10
220
10
2370
2200
6300
1000
395
