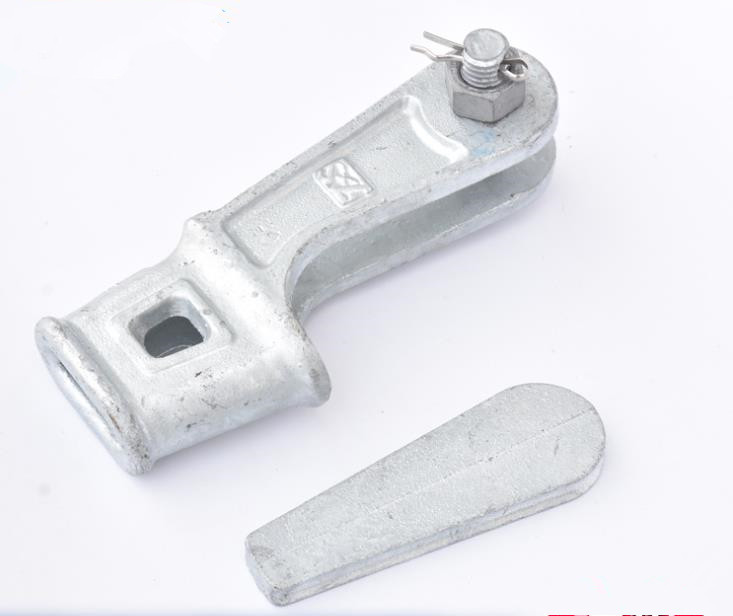

NX型楔型线夹

日期:2019-06-04

点击:



NX-2
NX-3

NX型楔型线夹

天恒型号
适用导线外径

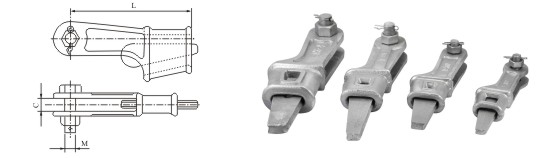

主要尺寸(mm)
标称破坏
荷重(kN)
重量(kg)
L
C
M
NX-1
6.6-7.8
150
18
16
45.0
1.19
NX-2
9.0-11.0
180
20
18
88.0
1.76
NX-3
13.0-14.0
200
24
24
143.0
3.20
NX-4
15.0-16.0
220
28
27
164.0
5.30
线夹本体和楔子可锻铸铁,闭口销为不锈钢制件,其余为钢制件,热镀锌。

       一,耐张线夹用来将导线或避雷线固定在非直线杆塔的耐张绝缘子串上,起锚固作用,亦用来固定拉线杆替代品的拉线。

  二,楔型耐张线夹利用楔的劈力作作,使钢绞线锁紧在线夹内。楔型耐张线夹本体和楔子为可锻铸铁制造,钢绞线弯曲成与楔子一样的形状安装在线夹中,当钢绞线受力后,楔子与钢绞线同时沿线夹筒壁向线夹出口滑移,愈拉愈紧,逐渐呈销紧状态。

  三,楔型耐张线夹用来安装钢绞线,紧固避雷线及拉线杆塔的拉线。楔型耐张线夹安装和拆除均较方便,线夹在安装好钢绞线后,线夹出口端头与承力线以8号镀锌铁线绑紧或采用钢线卡子将端头在切线点固定。
