碗头挂板(WS型)

日期:2019-05-16

点击:


碗头挂板WS-7
河间市天恒电力器材有限公司
WS-10

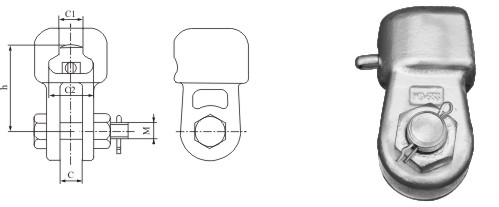

碗头挂板(WS型)技术参数
天恒型号
主要尺寸(mm)
标称破坏
荷重(kN)
重量(kg)
C
C1
C2
h
M
WS-7
18
19.2
34.5
70
16
70
0.97
WS-10
20
19.2
34.5
85
18
100
1.70
WS-12
24
23
42.5
85
22
120
1.83
WS-12G
20
19.2
34.5
85
22
120
1.70
WS-16
26
23
42.5
95
24
160
2.64
WS-16G
22
23
42.5
95
24
160
2.64
WS-21D
30
23
42.5
100
27
210
4.50
WS-21
30
27.5
51
100
27
210
4.30
WS-21S
24
23
42.5
100
24
210
3.60
WS-25
34
27.5
51
110
30
250
6.10
WS-30R
38
27.5
51
110
36
300
5.70
WS-32S
32
27.5
51
110
30
320
4.80
WS-42G
36
32
59
120
36
420
5.60
WS-55G
42
36
67.5
140
42
550
10.30
碗头挂板为可锻铸铁或铸钢件,弹簧销为青铜件或不锈钢件,闭口销为不锈钢件,钢制件热镀锌。

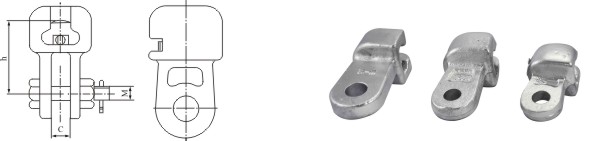

WS-0770
型号
连接标记
主要尺寸(mm)
标称破坏
荷重(kN)
重量(kg)
C
h
M
WS-0770
16
20
70
16
70
1.0
WS-1085
16
20
85
18
100
1.2
WS-1290
16
20
90
22
120
2.4
WS-1695
20
26
95
24
160
2.6
WS-21100
20
26
100
24
210
3.6
WS-25100
24
30
100
27
250
4.7
WS-32100
24
33
110
30
320
5.2
WS-42120
28
39
120
36
420
6.0
WS-55140
32
39
140
36
550
9.5
碗头挂板为可锻铸铁或铸钢件,弹簧销为青铜件或不锈钢件,闭口销为不锈钢件,钢制件热镀锌。


       在输电线路中,碗头挂板起到悬挂绝缘子串和悬垂线夹的作用,承受着较大的工作应力,其安全性能对输电线路至关重要,因此需要对碗头挂板各部件设计的合理性进行深入研究。

  碗头挂板作为电网建设中重要的连接金具,主要用于连接悬垂线夹与绝缘子串,与其他配件配合起到连接导线和绝缘的作用。通过对国内各大输电线路的故障分析可知,输电线路的瘫痪主要是由于电力金具存在不同程度的磨损与断裂,因此需要对电力金具进行强度分析以及结构的改进优化。


  根据GB/T5075-2001 标准《电力金具名词术语》定义:电力金具,是连接和组合电力系统中的各类装置,起到传递机械负荷、电气负荷及某种防护作用的金属附件。

  电力金具分类:

  1、按作用及结构可分为悬垂线夹、耐张线夹、连接金具、接续金具、保护金具、设备线夹、T型线夹、母线金具、拉线金具等类别;按用途可用为线路金具和变电金具。

  2、按电力金具产品单元划分为可锻铸铁类、锻压类、铝铜铝类和铸铁类,共四个单元。

  3、还可分为国标与非国标

  按金具的主要性能和用途,金具大致可分为以下几类

  1)、悬吊金具,又称支持金具或悬垂线夹。这种金具主要用来悬挂导线绝缘 子串上(多用于直线杆塔)及悬挂跳线于绝缘子串上。

  2)、锚固金具,又称紧固金具或耐线线夹。这种金具主要用来紧固导线的终端,使其固定在耐线绝缘子串上,也用于避雷线终端的固定及拉线的锚固。锚固金具承担导线、避雷线的全部张力,有的锚固金具变作为导电体

  3)、连接金具,又称挂线零件。这种金具用于绝缘子连接成串及金具与金具的连接。它承受机械载荷。

  4)、接续金具。这种金具专用于接续各种裸导线、避雷线。接续承担与导线相同的电气负荷,大部分接续金具承担导线或避雷线的全部张力。

  5)、防护金具。这种金具用于保护导线、绝缘子等,如保护绝缘子用的均压环,防止绝缘子串上拔用的重锤及防止导线振动用的防振锤、护线条等

  6)、接触金具。这种金具用于硬母线、软母线与电气设备的出线端子相连接,导线的T接及不承力的并线连接等,这些连接处是电气接触。因此,要求接触金具的较高的导电性能和接触稳定性。

  7)、固定金具,亦称电厂金具或大电流母线金具。这种金具用于配电装置中的各种硬母线或软母线与支柱绝缘子的固定、连接等,大部分固定金具不作为导电体,仅起固定、支持和悬吊的作用。但由于这些金具是用于大电流,故所有元件均应无磁滞损失。
