预绞式ADSS/OPGW光缆悬垂线夹

日期:2019-05-11

点击:



河间市天恒电力器材有限公司

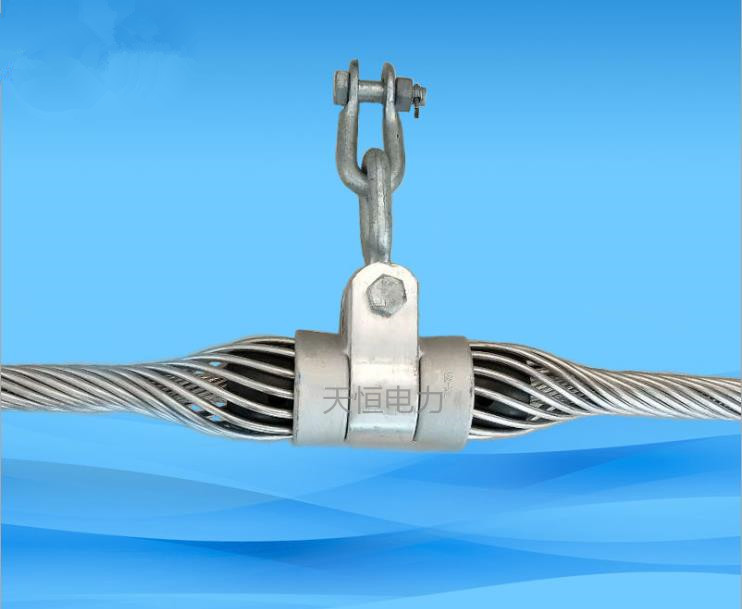

  预绞式ADSS/OPGW光缆悬垂线夹

  产品介绍:

  又名:悬垂金具串,单联悬垂金具,双联悬垂金具

  材质:铝合金丝,铝合金套壳,三元乙丙橡胶

  组成:内绞丝、外绞丝、橡胶夹块、套壳、真角挂环、U型挂环、螺栓、螺母等。

  特点:1、应力分布均匀,无集中点,能增强缆线安装点的刚度,对光缆的保护性能好。

  2、有较好的动态应力承受能力,双层结构对于长时间不平衡负载的运行光缆起到

  更大的保护作用,其握力可达光缆极限抗拉强度的10%-20%。

  3、与光缆有较大的接触面积,并配以柔性橡胶夹块,增强的自阻尼,使磨损减小。

  4、表面平整,端部圆滑的外形,提高了电晕放电电压,减少了电能损失。

  5、优质的铝合金材质,提高了线夹的机械性能及抗腐蚀能力,大大延长寿命。

  6、安装方便,无需专业安装工具,免维修,降低施工费用。

  使用条件:仰角≤25°角的杆塔上。

  强度:线夹破断强度100KN。

光缆名称

规格型号

使用档距(m)

绞丝长度(mm)

色标

内绞丝

外绞丝

OPGW

PCJ-300-* . *H

100-300

1600

1000

PCJ-500-* . *H

301-500

1700

1100

PCJ-800-* . *H

501-800

1900

1200

PCJ-1000-* . *H

801-1000

2000

1400

      悬垂线夹常有的定型产品,现在保留了U型螺栓式样(通常叫船型线夹),它是由挂架U型螺栓,可锻铸铁制造的线夹船体、压板组成。另一种就是预绞式悬垂线夹。悬垂线夹用于将导线固定在直线杆塔的绝缘子串上,或将避雷线悬挂在直线杆塔上,亦可用于换位杆塔上支持换位导线以及耐张转角杆塔跳线的固定。

  悬垂线夹基本介绍:

  现在国内应用很广泛,其特点安装方便快捷下面介绍下:

  (1)老式船型线夹这种线夹导线,避雷线都能用。它能承受垂直档距内导线的安装载荷,并且在线路正常运行或则断线时不允许线夹滑动或脱离绝缘子串,使用这中线夹的杆塔的承载压力大。

  (2)预绞式悬垂线夹功能及其用途:用于ADSS光缆,OPGW光缆,各种导线等在直线杆塔的连接,内外层螺旋预绞丝的组合能很好的保护光缆,无集中应力,避免产生弯曲应力,对光缆起到保护和辅助减振的作用。整套悬垂线夹包括:内外层预绞丝、悬挂头和配套连接金具。线夹握力大于光缆额定抗拉强度的10%-20%,安装方便。

  悬垂线夹包括挂架,U形螺丝和船体。

  关于***大偏转角,悬垂线夹是有一定限度的。当船体转到某一角度时候,U形螺丝将被挂架挡住。***大偏转角也是安全运行条件。***大偏转角与杆塔悬挂点两侧导线或者地线的悬垂角有关外,还与导线与地线的直径(导线外径应包括缠铝包带厚度或护线条直径)有关,直径越大U形螺丝越往上移,则***大偏转角越小。若大于***大偏转角则要采取措施,如改双线夹,调整塔高,或特殊设计新型线夹等。

  悬垂线夹订货须知:

  金具的订货除按设计部门提供的金具型号、数量外,由于光缆金具与光缆技术参数配合要求

  严格,也就是说两者要有很好的相容性,否则可能导致工程失败。通常金具与缆应作配合性

  试验后,才会有较高的可靠性。

  一般金具订货时应提供如下技术参数:

  1)光缆外径(±0.2-0.3) mm

  2)光缆破断强度(UTS) KN

  3)光缆***大允许张力 KN

  4)光缆每日运行张力 KN

  5)光缆抗侧压强度 N/10cm

  6) 运行档距 M

  7) 光缆***外层绞丝的绞向 左/右

  8)短路电流容量 i2t/ka2s

  9) 计算横截面积 mm2
