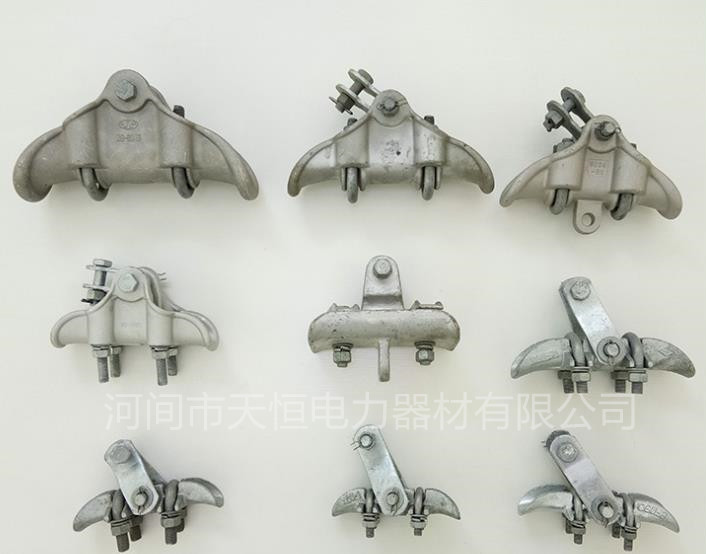

悬垂线夹(中心回转式、铝合金XGZ型)

日期:2019-05-16

点击:



河间市天恒电力器材有限公司
河间市天恒电力器材有限公司

    悬垂线夹常有的定型产品,现在保留了U型螺栓式样(通常叫船型线夹),它是由挂架U型螺栓,可锻铸铁制造的线夹船体、压板组成。另一种就是预绞式悬垂线夹。悬垂线夹用于将导线固定在直线杆塔的绝缘子串上,或将避雷线悬挂在直线杆塔上,亦可用于换位杆塔上支持换位导线以及耐张转角杆塔跳线的固定。

  悬垂线夹基本介绍:

  现在国内应用很广泛,其特点安装方便快捷下面介绍下:

  (1)老式船型线夹这种线夹导线,避雷线都能用。它能承受垂直档距内导线的安装载荷,并且在线路正常运行或则断线时不允许线夹滑动或脱离绝缘子串,使用这中线夹的杆塔的承载压力大。

  (2)预绞式悬垂线夹功能及其用途:用于ADSS光缆,OPGW光缆,各种导线等在直线杆塔的连接,内外层螺旋预绞丝的组合能很好的保护光缆,无集中应力,避免产生弯曲应力,对光缆起到保护和辅助减振的作用。整套悬垂线夹包括:内外层预绞丝、悬挂头和配套连接金具。线夹握力大于光缆额定抗拉强度的10%-20%,安装方便。

  悬垂线夹包括挂架,U形螺丝和船体。

  关于***大偏转角,悬垂线夹是有一定限度的。当船体转到某一角度时候,U形螺丝将被挂架挡住。***大偏转角也是安全运行条件。***大偏转角与杆塔悬挂点两侧导线或者地线的悬垂角有关外,还与导线与地线的直径(导线外径应包括缠铝包带厚度或护线条直径)有关,直径越大U形螺丝越往上移,则***大偏转角越小。若大于***大偏转角则要采取措施,如改双线夹,调整塔高,或特殊设计新型线夹等。

  悬垂线夹分类:

  按回转轴划分1、中心回转式 2、下垂式 3、上扛式



悬垂线夹技术参数

型号
适用绞线直径范围
(mm)
主要尺寸(mm)
标称破坏荷重
(kN)
重量(kg)
XGZ-1
11~17
210
105
24
16
70
1.70
XGZ-2
18~24
270
120
24
16
70
2.65
XGZ-3
24~28
300
145
24
16
70
4.40
XGZ-4
28~32
300
145
24
16
70
4.75
XGZ-5
32~35
300
145
24
20
120
4.80
XGZ-6
35~42
320
160
24
20
120
5.50
XGZ-7
40~49
360
160
24
20
120
6.00
XGZ-8
48~56
360
165
24
20
120
6.70



线夹本体和压板为铝合金件,闭口销为不锈钢制件,其余为热镀锌钢制件。
