双挂点预绞式悬垂线夹(CLS型)

日期:2019-05-16

点击:




河间市天恒电力器材有限公司
河间市天恒电力器材有限公司

    悬垂线夹常有的定型产品,现在保留了U型螺栓式样(通常叫船型线夹),它是由挂架U型螺栓,可锻铸铁制造的线夹船体、压板组成。另一种就是预绞式悬垂线夹。悬垂线夹用于将导线固定在直线杆塔的绝缘子串上,或将避雷线悬挂在直线杆塔上,亦可用于换位杆塔上支持换位导线以及耐张转角杆塔跳线的固定。

  悬垂线夹基本介绍:

  现在国内应用很广泛,其特点安装方便快捷下面介绍下:

  (1)老式船型线夹这种线夹导线,避雷线都能用。它能承受垂直档距内导线的安装载荷,并且在线路正常运行或则断线时不允许线夹滑动或脱离绝缘子串,使用这中线夹的杆塔的承载压力大。

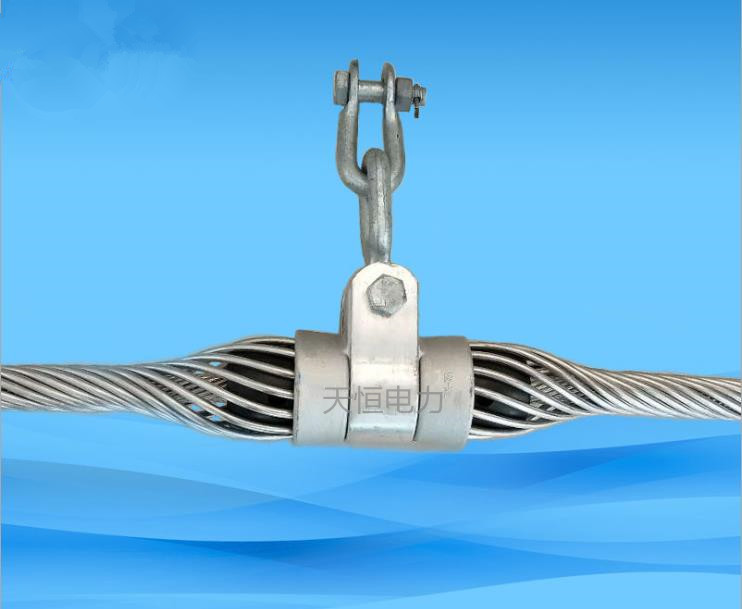

  (2)预绞式悬垂线夹功能及其用途:用于ADSS光缆,OPGW光缆,各种导线等在直线杆塔的连接,内外层螺旋预绞丝的组合能很好的保护光缆,无集中应力,避免产生弯曲应力,对光缆起到保护和辅助减振的作用。整套悬垂线夹包括:内外层预绞丝、悬挂头和配套连接金具。线夹握力大于光缆额定抗拉强度的10%-20%,安装方便。

  悬垂线夹包括挂架,U形螺丝和船体。

  关于***大偏转角,悬垂线夹是有一定限度的。当船体转到某一角度时候,U形螺丝将被挂架挡住。***大偏转角也是安全运行条件。***大偏转角与杆塔悬挂点两侧导线或者地线的悬垂角有关外,还与导线与地线的直径(导线外径应包括缠铝包带厚度或护线条直径)有关,直径越大U形螺丝越往上移,则***大偏转角越小。若大于***大偏转角则要采取措施,如改双线夹,调整塔高,或特殊设计新型线夹等。

  悬垂线夹分类:

  按回转轴划分1、中心回转式 2、下垂式 3、上扛式



悬垂线夹技术参数



型号
适用导线型号

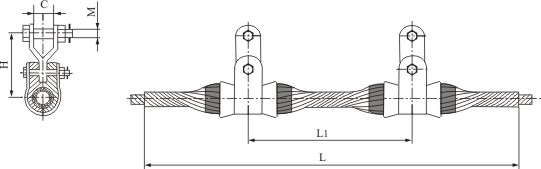

主要尺寸(mm)
垂直标称
破坏载荷
(kN)
重量
(kg)
L
L1(***小值)
H
C
M
CLS-80-95/20
JL/GIA-95/20
1470
400
140
20
16
80
3.8
CLS-80-150/25
JL/GIA-150/25
1830
400
145
20
16
80
4.6
CLS-80-185/30
JL/GIA-185/30
1830
400
145
20
16
80
4.8
CLS-80-240/30
JL/GIA-240/30
2080
400
150
20
16
80
6.1
CLS-80-240/40
JL/GIA-240/40
2080
400
150
20
16
80
6.1
CLS-80-300/25
JL/GIA-300/25
2290
450
155
20
16
80
7.2
CLS-80-300/40
JL/GIA-300/40
2290
450
155
20
16
80
7.2
CLS-80-400/35
JL/GIA-400/35
2740
500
160
20
16
80
10.4
CLS-80-400/50
JL/GIA-400/50
2740
500
160
20
16
80
10.8
CLS-80-500/45
JL/GIA-500/45
2740
500
160
20
16
80
10.9
CLS-80-630/45
JL/GIA-630/45
2970
600
170
20
16
80
15.2
CLS-80-630/55
JL/GIA-630/55
2970
600
170
20
16
80
15.2
CLS-120-240/30
JL/GIA-240/30
2080
400
150
20
16
120
6.1
CLS-120-240/40
JL/GIA-240/40
2080
400
150
20
16
120
6.1
CLS-120/300/25
JL/GIA-300/25
2290
450
155
20
16
120
7.2
CLS-120-300/40
JL/GIA-300/40
2290
450
155
20
16
120
7.2
CLS-120-400/35
JL/GIA-400/35
2740
500
160
20
16
120
10.4
CLS-120-400/50
JL/GIA-400/50
2740
500
160
20
16
120
10.8
CLS-120-500/45
JL/GIA-500/45
2740
500
160
20
16
120
10.9
CLS-120-630/45
JL/GIA-630/45
2970
600
170
20
16
120
15.2
CLS-120-630/55
JL/GIA-630/55
2970
600
170
20
16
120
15.2
CLS-160-300/25
JL/GIA-300/25
2290
450
155
20
18
160
7.2
CLS-160-300/40
JL/GIA-300/40
2290
450
155
20
18
160
7.2
CLS-160-400/35
JL/GIA-400/35
2740
500
160
20
18
160
11.2
CLS-160-400/50
JL/GIA-400/50
2740
500
160
20
18
160
11.6
CLS-160-500/45
JL/GIA-500/45
2740
500
160
20
18
160
11.7
CLS-160-630/45
JL/GIA-630/45
2970
600
170
20
18
160
16
CLS-160-630/55
JL/GIA-630/55
2970
600
170
20
18
160
16
