预绞丝悬垂线夹(AGS型)

日期:2019-05-16

点击:



河间市天恒电力器材有限公司
河间市天恒电力器材有限公司

    悬垂线夹常有的定型产品,现在保留了U型螺栓式样(通常叫船型线夹),它是由挂架U型螺栓,可锻铸铁制造的线夹船体、压板组成。另一种就是预绞式悬垂线夹。悬垂线夹用于将导线固定在直线杆塔的绝缘子串上,或将避雷线悬挂在直线杆塔上,亦可用于换位杆塔上支持换位导线以及耐张转角杆塔跳线的固定。

  悬垂线夹基本介绍:

  现在国内应用很广泛,其特点安装方便快捷下面介绍下:

  (1)老式船型线夹这种线夹导线,避雷线都能用。它能承受垂直档距内导线的安装载荷,并且在线路正常运行或则断线时不允许线夹滑动或脱离绝缘子串,使用这中线夹的杆塔的承载压力大。

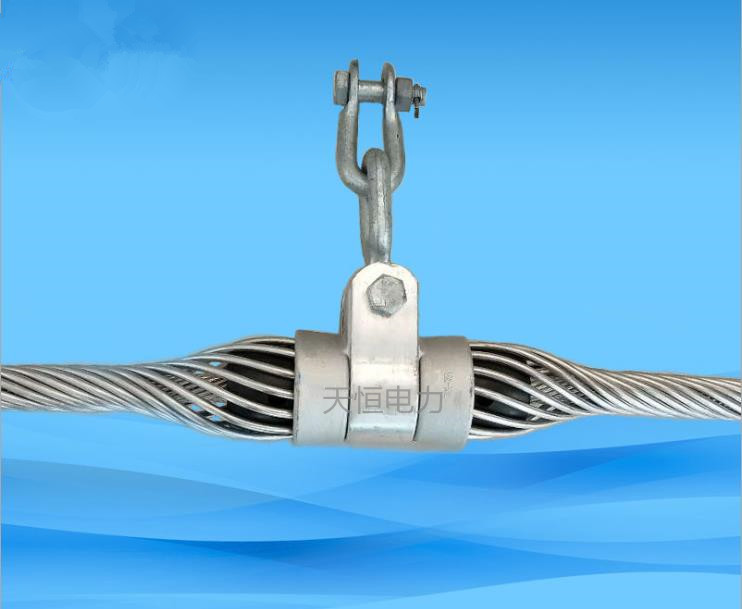

  (2)预绞式悬垂线夹功能及其用途:用于ADSS光缆,OPGW光缆,各种导线等在直线杆塔的连接,内外层螺旋预绞丝的组合能很好的保护光缆,无集中应力,避免产生弯曲应力,对光缆起到保护和辅助减振的作用。整套悬垂线夹包括:内外层预绞丝、悬挂头和配套连接金具。线夹握力大于光缆额定抗拉强度的10%-20%,安装方便。

  悬垂线夹包括挂架,U形螺丝和船体。

  关于***大偏转角,悬垂线夹是有一定限度的。当船体转到某一角度时候,U形螺丝将被挂架挡住。***大偏转角也是安全运行条件。***大偏转角与杆塔悬挂点两侧导线或者地线的悬垂角有关外,还与导线与地线的直径(导线外径应包括缠铝包带厚度或护线条直径)有关,直径越大U形螺丝越往上移,则***大偏转角越小。若大于***大偏转角则要采取措施,如改双线夹,调整塔高,或特殊设计新型线夹等。

  悬垂线夹分类:

  按回转轴划分1、中心回转式 2、下垂式 3、上扛式



悬垂线夹技术参数





型号
适用导线外径

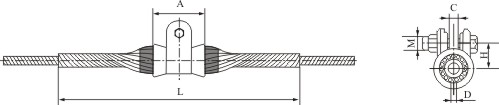

主要尺寸(mm)

型号色标
重量
(kg)
L
H
A
C
D
M
每组
根数
XJS-12546A
12.20-12.70
1800
54
76
20
4.6
16
9
红Red
1.2
XJS-12946A
12.71-13.10
1800
54
76
20
4.6
16
9
兰Blue
1.25
XJS-13346A
13.11-13.50
1800
54
76
20
4.6
16
10
绿Green
1.25
XJS-13646A
13.51-13.80
1800
54
76
20
4.6
16
10
黄Yellow
1.28
XJS-14046A
13.81-14.10
1800
54
76
20
4.6
16
10
黑Black
1.3
XJS-14346B
14.11-14.60
1800
57
89
20
4.6
16
11
白White
1.32
XJS-14846B
14.61-15.10
1800
57
89
20
4.6
16
11
棕Brown
1.55
XJS-15246B
15.11-15.40
1800
57
89
20
4.6
16
11
橘Orange
1.65
XJS-15646B
15.41-15.70
1800
57
89
20
4.6
16
11
紫Purple
1.68
XJS-16146B
15.71-16.40
2000
57
89
20
4.6
16
12
红Red
1.75
XJS-15852C
16.41-17.10
2000
61
95
20
5.2
16
11
兰Blue
2.06
XJS-17352C
17.11-17.60
2000
61
95
20
5.2
16
11
绿Green
2.08
XJS-17852C
17.61-18.10
2000
61
95
20
5.2
16
12
黄Yellow
2.15
XJS-18352C
18.11-18.60
2000
61
95
20
5.2
16
12
黑Black
2.16
XJS-18852C
18.61-18.60
2000
61
95
20
5.2
16
12
白White
2.18
XJS-19363D
18.61-19.10
2000
61
95
20
5.2
16
12
棕Brown
3.15
XJS-19863D
19.11-19.50
2000
66
115
20
6.3
16
11
橘Orange
3.29
XJS-20763D
19.51-20.20
2000
66
115
20
6.3
16
11
紫Purple
3.32
XJS-21263D
20.21-21.00
2000
66
115
20
6.3
16
11
红Red
3.39
XJS-21863D
21.01-21.50
2000
66
115
20
6.3
16
11
兰Blue
3.45
XJS-22463D
21.51-22.10
2000
66
0.115
20
6.3
16
12
绿Green
3.52
XJS-22963D
22.11-22.70
2000
66
115
20
6.3
16
12
黄Yellow
3.57
XJS-23463D
22.71-23.10
2200
70
127
20
6.3
20
12
黑Black
4.19
XJS-24163D
23.11-23.80
2200
70
127
20
6.3
20
12
白White
4.26
XJS-24963D
23.81-24.50
2200
70
127
20
6.3
20
13
棕Brown
4.35
XJS-25878E
24.51-25.40
2400
70
127
20
6.3
20
13
橘Orange
6.38
XJS-26578E
25.41-26.00
2400
75
140
20
7.8
20
11
紫Purple
6.18
XJS-27178E
26.10-26.80
2400
75
140
20
7.8
20
12
红Red
6.68
XJS-27978E
26.81-27.40
2400
75
140
20
7.8
20
12
兰Blue
6.7
XJS-28878E
28.31-29.20
2800
75
140
20
78
20
12
绿Green
6.7
XJS-29678E
29.21-30.00
2800
75
140
20
78
20
12
黄Yellow
6.72
XJS-30478E
30.01-30.70
2800
75
140
20
78
20
12
黑Black
6.75
