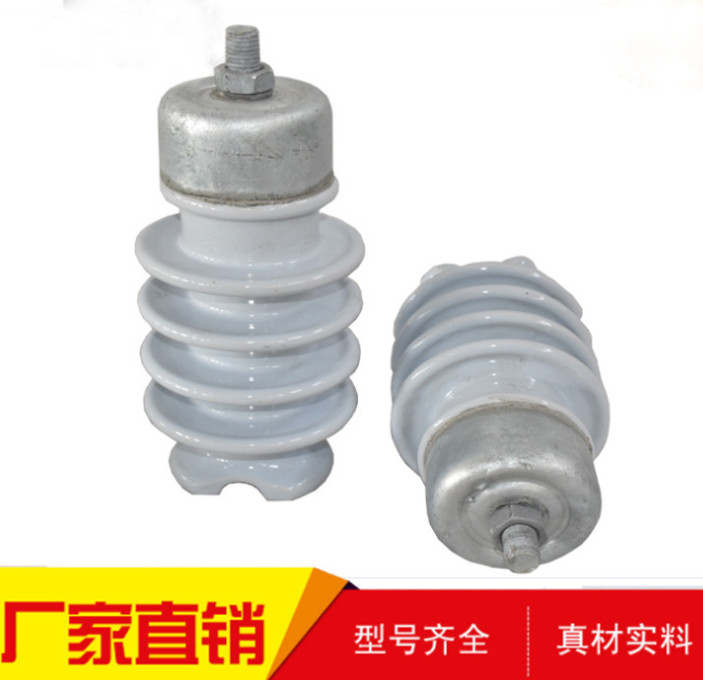

R12.5 ET125L柱式瓷绝缘子

日期:2019-09-19

点击:



  R12.5 ET125L线路柱式绝缘子是由*地胶装在金属底座上,有时还有一个帽的一个或多个绝缘件组成的一种钢性绝缘子,并可用装在金属底座上的双头螺栓或一个或几个螺栓钢性地安装在支持结构上。用于标称电压高于1000V,频率不大于100Hz,海拔不超过1000m,普通地区和中、重污秽地区的交流电力线路中绝缘和支持导线用,其安装地点的环境温度在-40℃~+40℃之间。

柱式瓷绝缘子

  线路(实心)柱式绝缘子可代替针式绝缘子,针式绝缘子属B型绝缘子,运行中容易产生击穿、损坏现象,钢化玻璃绝缘子此时会自破,而瓷绝缘子不会自破。因而电业部门要花费大量的人力、物力对瓷绝缘子进行电气检测和预防性试验,在经济和安全供电方面有一定不足之处。因此,随着制造技术的发展,促使出现了线路(实心)柱式绝缘子。这种绝缘子均具有实心绝缘体,属A型绝缘子,因而运行中不必担忧沿绝缘体内部发生击穿,这是它的一大优点。

  线路柱式瓷绝缘子按额定雷电冲击耐受电压值分为95、105、125、150、170、200、250和325kV八个等级;按额定弯曲破坏负荷值分为3、5、8和12.5kN四个等级;按其安装方式分为直立安装和水平安装二种;按其与高压导线的连接方式分为顶部绑扎型和顶部线夹型二种;按钢脚与底座连接方式分为可分离式(螺纹连接)和不可分离式二种。

  我公司生产的PSN-105/5ZS连接螺纹有M16、M18、M20三种可供选择,同时为了提高爬电距离,开发了PSN4-105/5ZS耐污型产品。

  二、技术标准

  GB/T 1001.1-2003 《标称电压高于1000V的架空线路绝缘子 第1部分 交流系统用瓷或玻璃绝缘子元件——定义、试验方法和判定准则》

  GB/T 21206-2007 《线路柱式绝缘子特性》

  JB/T 8509-1996 《高压线路柱式瓷绝缘子》

  三、型号说明

  JB/T8509-1996标准规定:

  PS——线路柱式瓷绝缘子;

  J——线夹型,绑扎型不表示;

  N——较长爬电距离(正常爬电距离不表示);

  “—”后数字为雷电全波冲击耐受电压值,kV;

  “/”后数字为弯曲破坏负荷值,kN;

  Z——直立安装,水平安装不表示;

  S——螺纹连接式。

  GB/T 21206-2007标准规定:

  R——线路柱式绝缘子;

  R后的数字表示弯曲破坏负荷值,kN;

  随后的字母E或J表示金属附件外胶装或内胶装;

  再后的字母T、C、H分别表示顶部绑扎型、直立安装的顶部线夹型或水平安装的顶部线夹型;

  后缀的数字表示规定的雷电冲击耐受电压值,峰值kV;

  后缀的字母N或L分别表示标准的和较长的爬电距离

  线路柱式瓷绝缘子参数表:

GB/T 21206-2007 型号 JB/T 8509 型号 (常用型号) 雷电冲击耐受电压峰值/kV 工频湿耐受电压有效值/kV ***小公称爬电距离/mm ***小弯曲破坏负荷/kN 公称总高 H/mm 底部金属附件***小公称直径d/mm 底部金属附件中心螺孔 绝缘件***大公称直径D/mm
R3ET105N PS-105/3Z 105 40 300 3 224 90 胶装钢脚 120
R5ET105L PSN-105/5ZS 105 40 360 5 283 90 M16 125
R12.5ET150N PS-150/12.5Z 150 65 534 12.5 336 110 胶装钢脚 170
R8 ET75L R8 JT75L   75 28 250 8 190 90 M20 140
R8 ET95L R8 JT95L PSN-95/8ZS 95 38 350 8 222 90 M20 145
R8 ET125L R8 JT125L PSN-125/8ZS 125 50 530 8 305 90 M20 150
R8 ET170L R8 JT170L PSN-170/8ZS 170 70 720 8 370 90 M20 160
R12.5 ET125N R12.5 JT125N   125 50 400 12.5 305 100 M20 160
R12.5 ET170N R12.5 JT170N PS-170/12.5ZS 170 70 580 12.5 370 110 M20 170
R12.5 ET200N R12.5 JT200N PS-200/12.5ZS 200 85 620 12.5 430 120 M20 180
R12.5 ET250N R12.5 JT250N PS-250/12.5ZS 250 95 860 12.5 510 120 M20 190
R12.5 ET325N R12.5 JT325N PS-325/12.5ZS 325 140 1200 12.5 660 140 M24 200
R12.5 ET75L R12.5 JT75L   75 28 250 12.5 190 90 M20 160
R12.5 ET95L R12.5 JT95L PSN-95/12.5ZS 95 38 350 12.5 222 100 M20 165
R12.5 ET125L R12.5 JT125L PSN-125/12.5ZS 125 50 530 12.5 305 100 M20 170
R12.5 ET170L R12.5 JT170L PSN-170/12.5ZS 170 70 720 12.5 370 110 M20 180
R12.5 ET200L R12.5 JT200L PSN-200/12.5ZS 200 85 900 12.5 430 120 M20 190
R12.5 ET250L R12.5 JT250L PSN-250/12.5ZS 250 95 1140 12.5 510 120 M20 200
R12.5 ET325L R12.5 JT325L PSN-325/12.5ZS 325 140 1450 12.5 660 140 M24 210
