悬式绝缘子槽型与球型有哪些区别?

日期:2019-10-15

点击:



  现阶段的悬式绝缘子,通常全是指盘形悬式绝缘子,球形或是槽型就是指绝缘子中间,及其绝缘子与金具的接口方式。悬式绝缘子槽型与球型有哪些区别?下面由天恒电力帮大家介绍一下。

  球型连接的,绝缘子钢脚是一个球头,铁帽处是一个内部为碗状的球窝,连接时,只需要将一片绝缘子的球头放进另一片绝缘子的球窝,就可以完成连接,但为了防止球头滑出,需要用特制的弹簧销锁紧。球型连接有连接强度大,绝缘子可以任意转动,绝缘子串可挠性好(也就是绝缘子串容易弯曲一些,这对于大荷载的长绝缘子串十分重要)等优点,因此在35kV以上线路的绝缘子串(一般是3片以上)中得到了广泛应用。但球型连接所需的金具结构复杂,除了特殊形状的专用弹簧销之外,与横担以及耐张线夹的连接要使用直角挂板、球头挂环、碗头挂板等专用特殊形状金具。

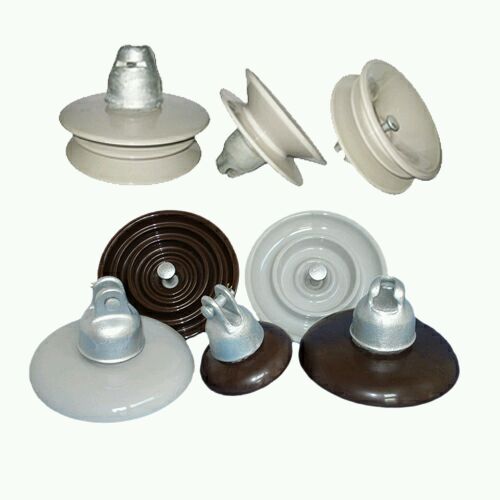

悬式绝缘子

  槽型连接的,绝缘子钢脚是一个中间有孔的片状构造,铁帽处是中间开槽然后槽两边有孔的结构,连接时,将一片绝缘子钢脚插入另一片绝缘子的槽中,孔对齐,插入销子,销子端再用开口销锁紧防止滑出,即完成连接,连接结构很像自行车链条链节之间的连接方式。这种连接方式绝缘子显然是不能随意转动的,绝缘子串也只在一定方向上可以弯曲,因此一般只适合10kV以下线路的耐张杆,这种耐张杆的绝缘子串一般只有两片。但槽型连接所需的金具结构简单,连接横担和耐张线夹只需要简单金具,例如连接横担只需要U型挂环,连接耐张线夹只需要开孔片状结构的简单金具,某些情况下连接耐张线夹甚至可以不需要额外金具。

  槽型连接悬式绝缘子比较适合10kV以下轻荷载场合,因此小截面积(线径较细)的导线较为适合,在某些使用小截面积导线的情况下,甚至可以不用耐张线夹,用一片槽型连接悬式绝缘子,在绝缘子钢脚处连接两片曲拉板(连板),通过曲拉板连接一个高压蝶式绝缘子(茶台瓷瓶),组成悬式绝缘子—茶台瓷瓶的组合,即可将导线直接绑扎在茶台瓷瓶上,简单方便,而球型连接悬式绝缘子连接茶台瓷瓶就麻烦多了,必须使用碗头挂板(球头挂板),否则曲拉板(连板)根本没法连接到绝缘子钢脚上。
