防雷支柱绝缘子的原理与性能

日期:2019-08-12

点击:



  随着配电线路发展和线路改造绝缘化,传统的设计,由于绝缘线路有先天不足的耐雷水平,难以承受直接雷或感应雷的作用,雷击断线、瓷绝缘子炸毁等已经成为电力面临的又一个新的难题。

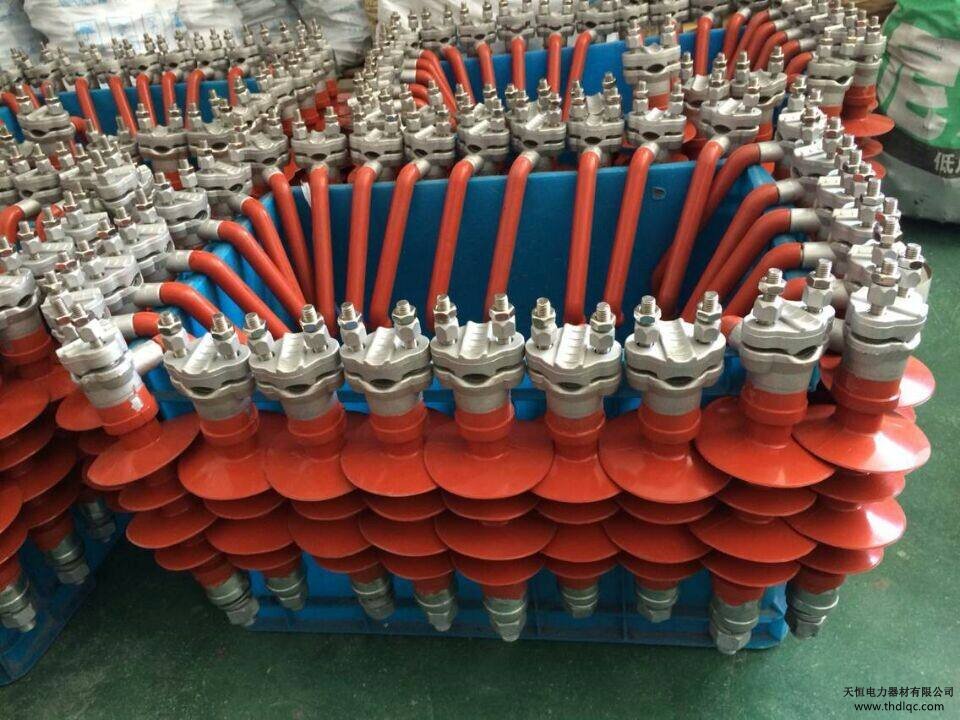

防雷支柱绝缘子

  防雷支柱绝缘子是一种新型组合式结构的防弧绝缘子,其主要由绝缘护罩、压紧螺母、压块座、移动压块、上金属帽、复合绝缘子、引弧棒、绝缘套管和下金属脚等组成,引弧棒和上金属帽装配连接成一体,当雷击发生时,引弧棒和下金属脚之间放电,使续流工频电弧移动到引弧棒上烧灼,从而保护绝缘导线不受损伤。移动压块和压块座通过燕尾方式装配成一体,使导线由于热胀冷缩等原因移动时,移动压块随之移动,从而避免导线被线夹划伤。

  目前国内外架空配电线路防雷的主要措施有:架设架空避雷线、安装钳箝位绝缘子、在柱式绝缘子上安装过电压保护器,负荷侧装防弧金具。但现有的技术存在以下缺点:投资成本较大,施工安装复杂,需剥开绝缘层,导致线芯进水和腐蚀,瓷绝缘子伞裙因燃弧烧裂,受环网供电负荷侧变化影响等。

  防雷支柱绝缘子是新型组合式结构的二合一产品,采取先堵塞后疏通设计理念,增强了绝缘性能和防污秽水平,适用于架空线路的绝缘支撑,而且还具有防止架空绝缘导线雷击断线、瓷绝缘子炸毁及减少雷击跳闸的保护功能。

  防雷支柱绝缘子原理

  当雷电过电压超过绝缘堵塞一定数值时,在防雷支柱的引弧棒和钢脚之间引起闪络放电,形成短路通道,接续的工频电弧便在放电间隙处燃烧,以保护导线免于烧伤。复合绝缘子应用于绝缘线时还具有穿刺通电功能,安装施工极为方便可靠,不需剥开绝缘层可避免线芯进水和腐蚀,同时也极大减轻操作人员的劳动强度。由于把支柱绝缘子和防弧金具合二为一(等电位),不受环网供电负荷侧(背离电源侧)影响,更使线路简洁美观并极大地降低了造价。防雷支柱绝缘子性能可靠,投资少,收效大,为电力部门防止架空绝缘导线雷击断线提供了一条经济有效的途径。
