复合绝缘子设计构思与生产制造

日期:2019-08-14

点击:



  复合绝缘子设计构思与生产制造

  在复合绝缘子的使用初期,电力运行部门对在500 kV电压等级输电线路上使用复合绝缘子持慎重态度,特别强调运行经验,于是从美国、德国等复合绝缘子厂家进口了数批复合绝缘子挂网运行,国产500 kV复合绝缘子也陆续挂网运行。经过十几年的考验,运行实践表明,国产复合绝缘子的质量不比进口的逊色。在复合绝缘子的研制、工艺、材料、试验打法、老化问题、机械性能、脆断问题、伞群结掏、高海拔问题等方面.复合绝缘子领域的科研人员作了大量的、持续不断的研究,这些研究为我国复合绝缘子的发展和质量保障,提供了坚实的技术支撑。

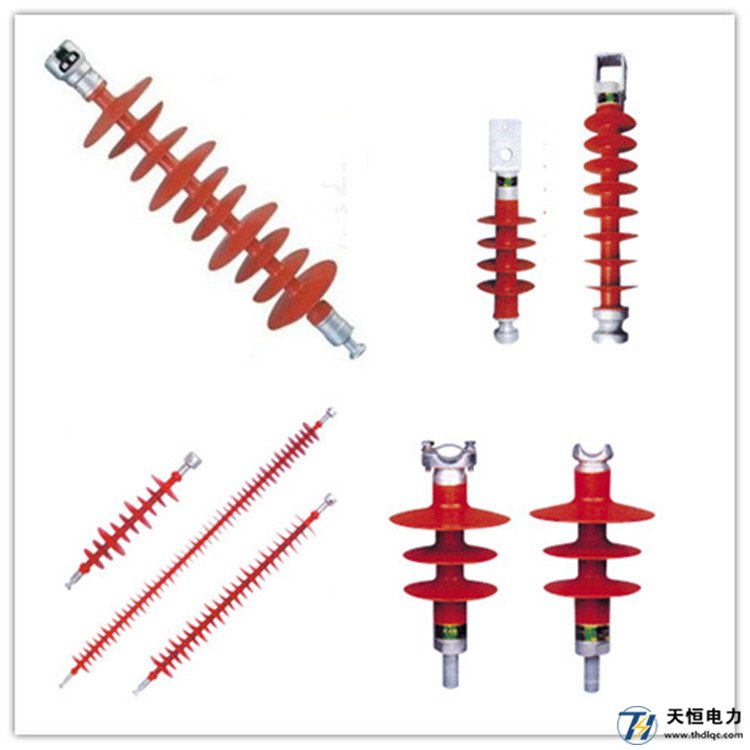

复合绝缘子

  尺寸偏差

  除非另有规定,复合绝缘子尺寸偏差应符合如下规定(d为检查尺寸,单位mm):

  a)当d≤ 300时:±(0.04d+1.5)mm ;

  b)当d> 300时:±(0.025d+6)mm,*大偏差为±50mm。

  复合绝缘子设计与制造

  复合绝缘子至少由两部分绝缘体组成,即芯棒和护套,并配以金属附件。

  复合绝缘子芯棒

  复合绝缘子芯棒是复合绝缘子的内绝缘部分,用于保证设计的机械强度。芯棒用玻璃纤维增强树脂棒制成,应具有较好的耐酸腐蚀性能,宜采用耐酸芯棒。

  复合绝缘子芯棒应能在较大温度范围内承受长期的机械负荷,同时还应承受长期的工作电压和短时过电压的作用。注射工艺应采用耐高温芯棒。芯棒应满足DL/T 864的要求。

  复合绝缘子芯棒在纵向和横向介电强度、玻璃丝含量、吸湿性等方面应满足严格的质量控制标准,其染色渗透试验、水扩散试验应分别符合GB/T 19519附录D的第5.4.1条和5.4.2条的规定。

  护套和伞裙护套是复合绝缘子的外绝缘部分,它提供所需的爬电距离和保护芯棒免受气候影响。伞裙是护套的突出部分以增加爬电距离。220kV及以下电压等级芯棒护套的*小厚度应不小于3.0mm,500kV电压等级芯

  Q/JDL 1.108—2006

  棒护套的*小厚度应不小于4.5mm,护套伞裙为同种材料制成。

  复合绝缘子护套与伞裙应是整体成型(采用注射或热压成型)。
