复合绝缘子工艺特点

日期:2019-09-05

点击:



  复合绝缘子工艺特点

  绝缘子俗称瓷瓶,它是用来支持导线的绝缘体。绝缘子可以保证导线和横担、杆塔有足够的绝缘。它在运行中能够承受导线垂直方向的荷重和水平方向的拉力。它还经受着日晒、雨淋、气候变化及化学物质的腐蚀。因此,绝缘子既要有良好的电气性能,又要有足够的机械强度。绝缘子的好坏对线路的安全运行是十分重要的。

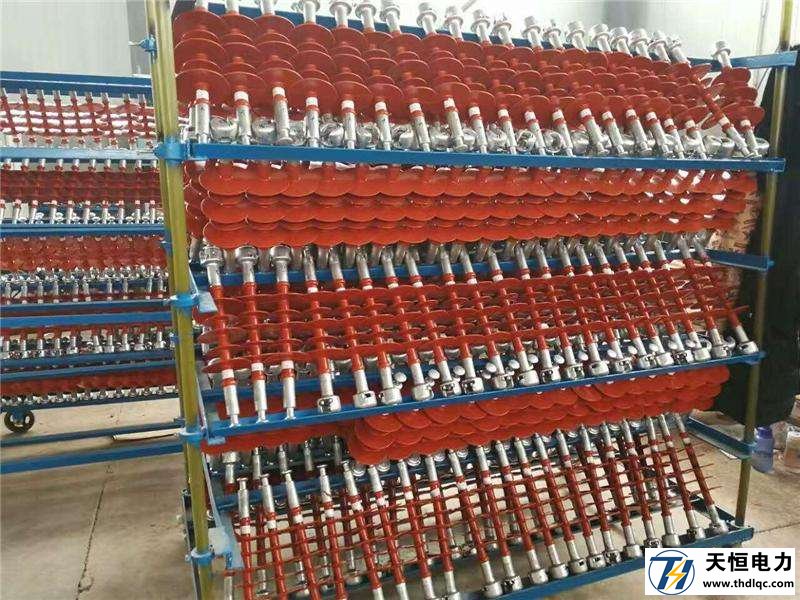

复合绝缘子

  绝缘子的分类

  绝缘子可按结构形式、功能和使用材料进行分类。

  (1)按结构形式可分为针式绝缘子、棒式绝缘子和悬式绝缘子

  (2)按功能不同可分为普通型绝缘子和防污型绝缘子。

  (3)按使用材料可分为瓷质绝缘子、玻璃绝缘子和复合绝缘子(有机硅人工合成)绝缘子。

  复合绝缘子结构特点

  复合绝缘子是棒形悬式有机硅橡胶绝缘子的简称。复合绝缘子与传统的瓷质绝缘子、玻璃绝缘子相比,具有质量轻、体积小、便于运输和安装、机械强度高以及耐污秽性能好等优点,同时在运行中可以免清扫,免预防性测试,可避免污闪事故。特别适用于城市电网和中等以上污秽地区使用。

  复合绝缘子技术发展趋势

  压接强度控目前,线路用硅橡胶复合绝缘子的*高机械强度均可达到550千牛强度等级,其机械裕度均可达1.4~1.5,甚至更高。复合绝缘子的制造技术成熟,工艺简单,芯棒强度、金具强度和压接强度的配合设计已较合理。按照现有的技术认识和运行经验,复合绝缘子的压接强度控制在(1.5~1.6)额定机构负荷,钢脚破坏强度控制在(1.4~1.5)额定机构负荷,应是较为合理的。

  但目前国内企业对压接式结构的复合绝缘子长期承受弯曲、扭转的机械性能研究并不充分,对高吨位压接式复合绝缘子的机械可靠性方面缺乏系统、深入地研究,这也不利于运行管理部门准确、快速掌握输变电设备的运行状态和使用特性。

  复合绝缘子伞型设计

  复合绝缘子由于脱模上的困难,其伞裙直径难以同盘形悬式瓷、玻璃绝缘子的盘径大小一致,因此,早期复合绝缘子伞裙盘径和伞间距设计相比进行大量研究后,所确定的伞裙设计原则的盘形悬式瓷、玻璃绝缘子不大合理。当在长期高湿度大气条件下运行时,若高压绝缘子憎水性出现部分丧失或完全丧失时,易发生伞裙间飞弧短接而导致闪络事故,严重地威胁电网安全可靠运行。

  目前,对于输电线路用复合绝缘子,其伞裙形状较以往有了大幅改进,基本上以“大小伞”、“三伞结构五伞组合”和“两大两中”三种伞型为主,伞径达到200毫米,伞间距达到了140毫米;对于各类空心复合绝缘子,要防止较为密集的伞裙结构设计易在大雨或暴雨下雨水连成链状,引起雨闪。因此,复合绝缘子伞裙形状的优化设计仍是一个需要系统研究的重点。
