110kv复合支柱绝缘子

日期:2018-12-11

点击:




  复合支柱绝缘子能有效地利用狭窄的走廊开压送电,适用于城网技术改造,能降低杆塔高度,可节约大量的人力、物力和财力,由于其弯曲强度高,可防止瓷横担容易出现的级连断裂事故,是瓷横担所无法替代的产品;体积小,重量轻,防震、抗冲击能力强、不需人工清扫,为安全运行提供保障。 本品采用整体棒型设计,结构紧凑,质量高、重量是同等级瓷和玻璃绝缘子的1/10,运输安装极为方便。

  适用于污秽地区,高机械拉伸负荷,大跨距和紧凑型线路。污闪电压比同等级瓷和玻璃绝缘子提高30%-50%。在-60度--+200度环境温度下性能稳定;采用的不可击穿型设计,运行中无需测零值。电气性能优越,机械强度高,内部承载的环氧玻璃引拔棒抗张抗弯强度比普通钢材高2倍,是高强度瓷材料的8~10倍,有效提高了安全运行的可靠性。

  耐污性能好,抗污性能好,抗污闪强力强,其湿耐受电压和污秽耐受电压为相同爬距瓷绝缘子的2~2.5倍。且不需清扫,能在重污秽的去安全运行。

  体积小、重量轻(仅为同电压等级瓷绝缘子的1/6~1/9).结构轻巧,便于运输和安装。

  复合支柱绝缘子不同类型有不同的作用,结构高度和爬电距离也各不相同,复合支柱绝缘子主要用于变电站,具有良好的憎水性、抗老化性、耐漏电起痕性和耐电蚀损性,具有很高的抗张强度和抗弯强度,其机械强度高,抗冲击性能、防震和防脆断性能好,重量轻、安装维护方便,其上下端部的安装尺寸与相应的瓷支柱绝缘子的安装尺寸相同,可以互换使用。

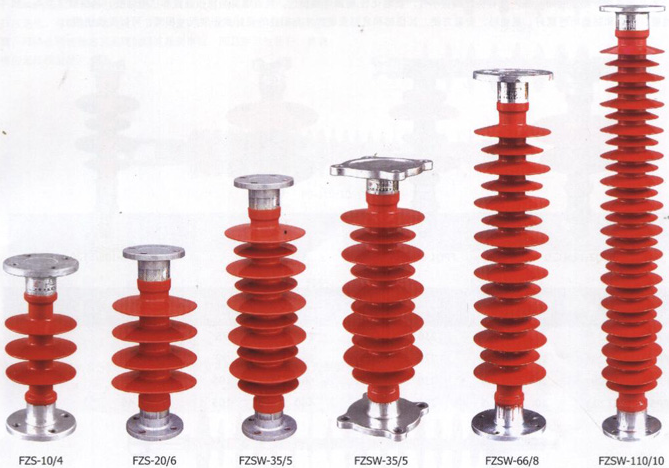

   复合支柱绝缘子技术参数表

产品型号 额定
电压
额定机
械负荷
结构
高度
绝缘
距离
最小公称
爬电距离
雷电冲击耐
受电压峰值
工频耐受
电压有效值
爬电
比距
安装孔
中心距离
FZS-10/4 10 4 230 130 300 75 45 30 76
FZS-20/6 20 6 350 250 650 180 75 32 76
FZSW-35/5 35 6 450 350 930 230 95 26 76/140
FZSW-35/5 35 6 450 350 1000 230 95 28 76/140
FZSW-66/8 66 8 770 640 1900 410 185 29 140
FZSW-110/10 110 10 1220 1060 3300 500 230 30 140/225
FZSW-220/10 220 10 2440 2100 6300 500 230 30 140/225


  更多信息请访问:复合绝缘子 http://www.thdlqc.com 转载请注明,谢谢
