防振锤,是为了减少导线因风力扯起振动而设的。高压架空线路杆位较高,档距较大,当导线受到风力作用时,会发生振动。导线振动时,导线悬挂处的工作条件*为不利。由于多次振动,导线因周期性的弯折会发生疲劳破坏。当架空线路档距大于120米时,一般采用防振锤防振。

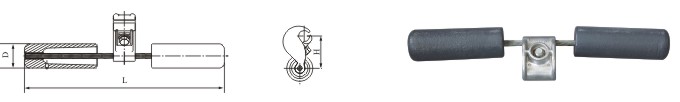

天恒电力型号
|
适用导线外径(mm)
|
主要尺寸(mm)
|
重量(kg)
|
||
L
|
H
|
D
|
|||
FF-4
|
18.0~22.0
|
500
|
80
|
62
|
5.0
|
FF-5
|
23.0~28.0
|
550
|
70
|
67
|
7.4
|
FF-6
|
35.0~42.0
|
550
|
97
|
70
|
9.2
|
FF-3-38
|
32.0~38.0
|
550
|
97
|
62
|
5.1
|
FF-4-38
|
32.0~38.0
|
550
|
97
|
62
|
6.0
|
FF-4-42
|
35.0~42.0
|
550
|
100
|
62
|
6.0
|
FF-5-45
|
35.0~42.0
|
550
|
100
|
67
|
7.8
|
在高压架空线路上,靠近绝缘子两侧的导线上常挂一个小锤,这种小锤叫防振锤,是为了减少导线因风力扯起振动而设的。高压架空线路杆位较高,档距较大,当导线受到风力作用时,会发生振动。导线振动时,导线悬挂处的工作条件*为不利。由于多次振动,导线因周期性的弯折会发生疲劳破坏。当架空线路档距大于120米时,一般采用防振锤防震。
对于钢芯铝绞线,防振锤重量为w=0.4d-2.2(千克)式中 d——导线外径(毫米)防振锤由一定质量的重锤,具有较高弹性、高强度的度锌钢绞线及线夹组成。
