复合相间间隔棒绝缘子

日期:2019-09-19 18:54:44

点击:



  复合相间间隔棒用于紧凑型高压输电线路,能有效地控制相间距离保持线路安全,减少输电走廊的空间,减少线路建设的投资。复合相间间隔棒具有良好的抗弯曲、抗冲击能力,防污能力强,防震和防脆断性能好,自身重量轻,安装方便,可免维护,不需人工清扫,值得推广使用。

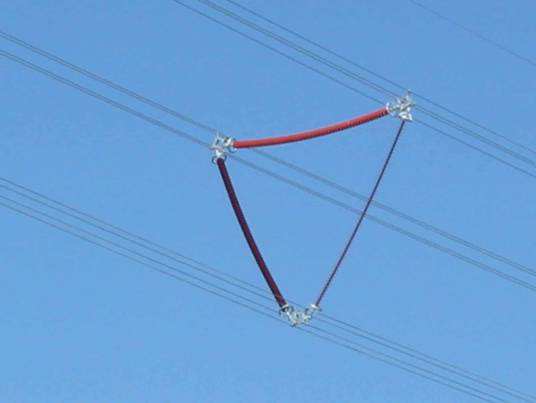

复合相间间隔棒

  一、产品用途:

  复合相间间隔棒是一种保持导线相间距离、抑制导线舞动的装置。主要由复合相间间隔绝缘子、耳槽线夹、阻尼垫等部件组成。其中复合相间间隔绝缘子既起着相间间隔绝缘,相间电气隔离作用,又起着相间机械负荷传递的作用。适用于高压输电线路,尤其用于污秽地区,能有效地防止污闪事故,且不需人工清扫,可免零值维护,能有效防止因导线舞动而造成的线路相间等的短路问题,是当前国际上及欧美国家和地区被广泛使用的优质产品。

  由于各线路安装方式的不同和气候条件的不同将导致相间导线做不同的运动,所以整个装置受力复杂,故我公司一般要求用户提供详细技术条件来对产品的设计进行调整,力求制造出*优化的产品,并要求安装的规范化和专业化。

  二、对线路的基本要求:

  1、 导线规格在适用范围之中。

  2、 导线相间弧垂相对误差不超过100mm 。

  3、 通常安装过程需要作业人员攀登挂在导线的软梯,要求导线及悬挂点应满足强度要求。

  4、 在导线上挂软梯时,对于多层多回路的以及下方有跨越的应满足安全规程(线路部分)。

  5、 发现异常应及时处理。

  三、主要技术参数表:

天恒产品型号
额定
电压
(kV)
结构高度
(mm)
雷电全波干冲击耐受电压
(kV)
工频耐受电压
kV(有效值)
不小于
备注
湿
FXGB-660D
66
2500
410
215
185
D-单导线
S-双导线
FXGB-66S
66
2600
410
215
185
FXGB-110D
110
3000
550
265
230
FXGB-110S
110
3000
550
265
230
FXGB-110D-3
110
3750
550
265
230
FXGB-110D-4
110
3950
550
265
230
FXGB-220D
220
6000
1000
425
395
FXGB-220S
220
6000
1000
425
395

  本产品握着力不小于导线计算拉断力的5%,接触导线部位采用耐磨阻尼半导体橡胶,连接部件采用耐磨损设计,预计使用年限:20年。

  四、安装工艺要求:

  1、安装前请仔细阅读安装说明书和安装图解,查对产品配件和数量,了解配件的装配位置,检查配件之间的配合性。

  2、相间间隔棒必须垂直导线轴向安装,其上部严禁向悬挂点倾斜,向弛度点方向的倾斜不得超过80mm 。

  3、安装:产品的配件线夹压盖与耳槽线夹的4个M10的紧固螺丝拆分开装入导线安装点,拧上紧固螺丝,注意绝缘子伞裙的方向应向下。

  4、调整上、下线夹位置,安装好之后各导线应保持原始状态,使其符合第2点的要求,再上紧螺栓,插入防退销。

  5、所有紧固螺栓、连接部件必须安装开尾钉。

  五、运行维护:

  产品出厂前已按GB/T19519-2004、GB/T20876.2-2007及有关标准进行了逐个试验和抽样试验,为防止在运输中被损坏用户在安装使用前仍应进行外观检查;使用前应妥善保管,不受外力重压的撞击。

  复合相间间隔棒虽为免维护设备,但是运行期间应该格外注意其运行状况,发现异常应及时处理,为总结经验,遇到又舞动天气时,应该到现场观察记录,*好有录像资料,已备分析。

  六、产品包装:

  1、复合相间间隔棒 2 只

  2、说明书 1份

  3、合格证 1份

  七、订货需知:

  1、订货时请指明产品名称、规格型号、数量、交货日期、有无特殊要求等。

  2、本公司除提供各种标准结构的复合绝缘子外,可根据用户的特殊要求加工。
