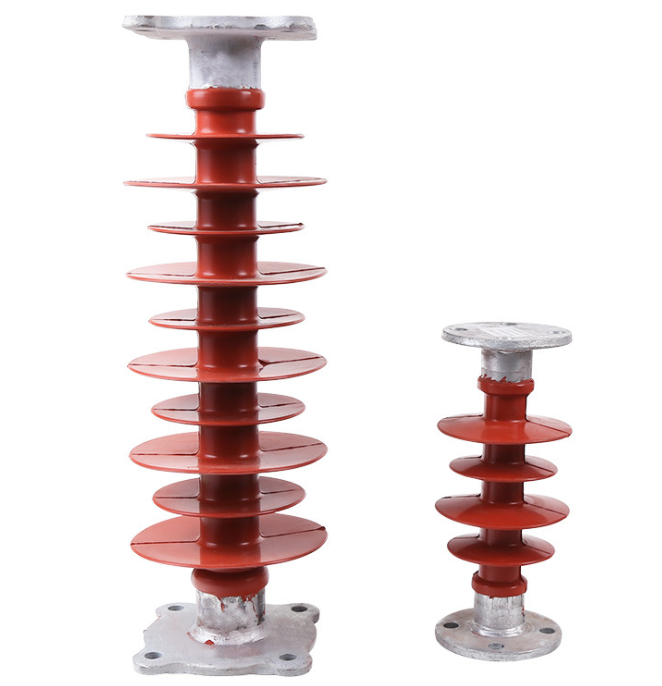

35KV复合支柱绝缘子

日期:2020-09-25 15:59:20

点击:



  复合支柱绝缘子能有效地利用狭窄的走廊开压送电,适用于城网技术改造,能降低杆塔高度,可节约大量的人力、物力和财力,由于其弯曲强度高,可防止瓷横担容易出现的级连断裂事故,是瓷横担所无法替代的产品;体积小,重量轻,防震、抗冲击能力强、不需人工清扫,为安全运行提供保障。 本品采用整体棒型设计,结构紧凑,质量高、重量是同等级瓷和玻璃绝缘子的1/10,运输安装极为方便。

  复合支柱绝缘子适用于污秽地区,高机械拉伸负荷,大跨距和紧凑型线路。污闪电压比同等级瓷和玻璃绝缘子提高30%-50%。在-60度--+200度环境温度下性能稳定;采用的不可击穿型设计,运行中无需测零值。电气性能优越,机械强度高,内部承载的环氧玻璃引拔棒抗张抗弯强度比普通钢材高2倍,是高强度瓷材料的8~10倍,有效提高了安全运行的可靠性。

  复合支柱绝缘子耐污性能好,抗污性能好,抗污闪强力强,其湿耐受电压和污秽耐受电压为相同爬距瓷绝缘子的2~2.5倍。且不需清扫,能在重污秽的去安全运行。体积小、重量轻(仅为同电压等级瓷绝缘子的1/6~1/9).结构轻巧,便于运输和安装

  35KV复合支柱绝缘子产品概述:

  本产品适用于电站设施。具有良好的增水性、抗 老化性、耐漏电起痕性和耐电蚀损性,具有很高的抗张强度和抗弯强度,其机械强度高,抗冲击性能、防震和防脆性能好,重量轻、安装方便,其顶部和底部安装尺寸与相应的瓷支柱安装尺寸相同,可以互换使用。

  35KV复合支柱绝缘子主要技术参数及尺寸

天恒电力绝缘子型号

额定电压(kV)

额定机械弯曲负荷(kN)

额定机械扭转负荷(kN)

工频湿耐受电压 (kV)

雷电冲击耐受电压(kV)

FZSW1-12/4

12

4

0.6

30

75

FZSW1-24/8

24

8

1.5

50

125

FZSW1-40.5/6

40.5

6

1.5

80

185

FZSW2-126/4

126

4

3

230

500

FZSW2-126/8

126

8

4

230

500

FZSW3-126/12.5

126

12.5

6

230

500

FZSW1-252/8

252

8

4

500

1000

FZSW3-252/12.5

252

12.5

6

500

1000

FZSW-1150-8

126

8

4

230

500

FZSW-1150/12.5

126

12.5

6

230

500

天恒电力绝缘子型号

总高H±1

爬电距离

*小电弧距离

伞裙直径

环氧芯棒直径

伞数D/d

上下法兰安装孔中心距a1-a2

上法兰安装孔4-d1

下法兰安装孔4-d2

FZSW1-12/4

215

270

125

Φ100

Φ24

3

Φ76/Φ76

M12

Φ13

FZSW1-24/8

305

400

215

Φ130

Φ35

3

Φ76/Φ76

M12

Φ13

FZSW1-40.5/6

445

750

335

Φ130

Φ40

6

Φ76/Φ76

M12

M12

FZSW2-126/4

1220

2900

1075

Φ190/Φ150

Φ70

14/13

Φ127/Φ178

M16

Φ18

FZSW1-126/8

1150

2900

1005

Φ190/Φ150

Φ70

13/12

Φ127/Φ200

M16

Φ18

FZSW3-126/12.5

1150

3150

1005

Φ210/Φ170

Φ80

14/13

Φ140/Φ254

M16

Φ18

FZSW1-252/8

2300

5800

2150

Φ190/Φ150

Φ70

26/24

Φ127/Φ200

M16

Φ18

FZSW3-252/12.5

2300

6300

2150

Φ210/Φ170

Φ80

28/26

Φ127/Φ254

M16

Φ18

FZSW1-1150-8

1150

2900

990

Φ190/Φ150

Φ70

13/12

Φ200/Φ200

M18

Φ18

FZSW3-1150-12.5

1150

3150

990

Φ210/Φ170

Φ80

14/13

Φ254/Φ254

M18

Φ18
