GW1隔离开关

日期:2018-09-27 11:27:21

点击:



GW1隔离开关

  • 国标代号 : GW1系列隔离开关
  • 同类产品其他厂家代号 : 各厂家代号基本相同

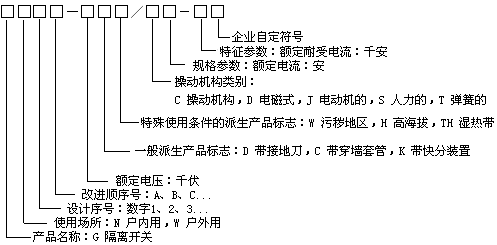

GW1系列相关型号:GW1-6/200,GW1-6/400,GW1-10/200,GW1-10/400,GW1-10/630,GW1-10W/200,GW1-10W/400,GW1-10W/630


详细描述

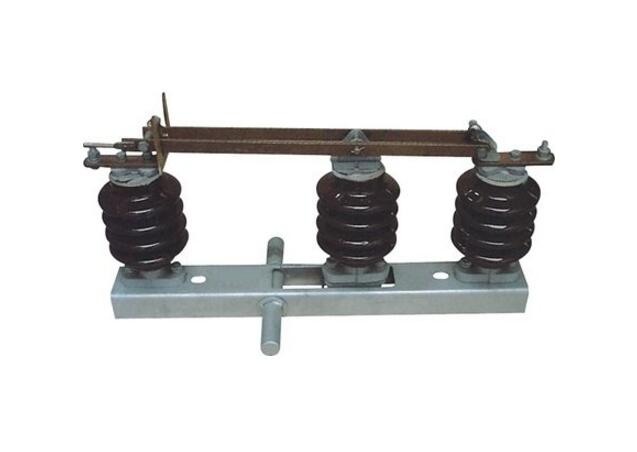

GW1系列户外单相高压隔离开关



GW1系列户外单相高压隔离开关
一、结构:

  GW1型户外单相、四相高压隔离开关由底座、支柱瓷绝缘子和导电部分组成。

河间鼎正电力:0317-3761144

二、技术参数:

型 号

额定电压
kV

*高工作电
kV

额定电流
A

动稳定电流
kV(峰值)

10s热稳定电流
kA(有效值)

重量
kg

GW1-6/200
6
6.9
200
15
5
14
GW1-6/400
6
6.9
400
25
10
15
GW1-10/200
10
11.5
200
15
5
19
GW1-10/400
10
11.5
400
25
10
20
GW1-10/630
10
11.5
630
35
14
21
GW1-10W/200
10
11.5
200
15
5
19
GW1-10W/400
10
11.5
400
25
10
20
GW1-10W/630
10
11.5
630
35
14
21

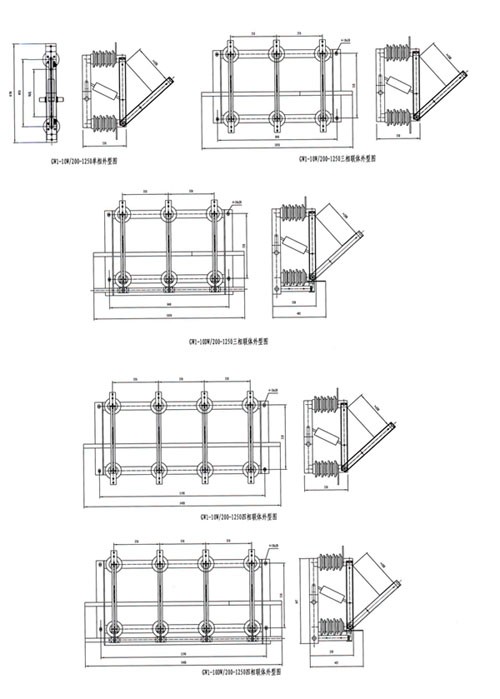

三、安装尺寸及外型图:



我公司是生产的6-220kV户内外普通型及耐污型高压隔离开关。生产的户内外高压隔离开关结构合理、性能稳定、工艺先进、运行安全可靠。
  高压隔离开关是一种没有专门灭弧装置的高压开关设备,在分闸状态有明显可见的断口,在合闸状态能可靠地通过正常工作电流和短路故障电流,可供高压电气设备在无负载而有电压的情况下分合电路之用,在线路检修时可保证在隔离区域内安全地进行工作。
四、采用标准:
本厂生产的高压隔离开关满足下列标准:
1 GB1985《交流高压隔离开关和接地开关》
2 GB11022《高压开关设备通用技术条件》
3 GB763《交流高压电器在长期工作时的发热》
4 等效采用IEC-129出版物《交流高压隔离开关与接地开关》
5 等效采用IEC-694出版物《高压开关设备和控制设备标准和共同条款》
6 GB311.1《高压输变电设备的绝缘配合》
7 GB/T16927.1~2《高电压试验技术》
8 GB2706《交流高压电器动、热稳定试验方法》
9 GB3309《高压开关设备在常温下的机械试验》
10 GB5582《高压电力设备外绝缘的污秽等级》
11 GB5273《变压器、高压电器和套管的接线端子》
12 GB/T12601《高压开关设备严重冻冰条件下的操作试验》
13 GB/T13540《高压开关设备抗地震性能试验》
14 ZB/T6462《交流高压隔离开关开合母线转换电流试验》
15 JB/DQ2080《高压开关设备防雨试验方法》
16 GB11604《高压电器设备无线电干扰测量方法》

五、使用条件:
正常使用条件
1 海拔分为1000m、2000m、3000m;
2 周围空气温度
上限 +40℃
下限 一般地区:户内为-10℃,户外为-30℃;高寒地区:户内为-25℃,户外为-40℃;
3 户内产品湿度:相对湿度:日平均值不大于95%,月平均值不大于90%;
4 户外产品风压不超过700Pa(相当于风速34m/s);
5 地震烈度不超过8度;
6 户外产品覆冰厚度为5mm、10mm;
7 空气污秽程序:
户外产品的使用环境的污秽程度分为0、I级(普通型)、II级(中污型)、III、IV级(重污型),由产品技术条件规定。
8 户内产品周围空气应不受腐蚀性或可烯气体,水蒸气等明显污染,无经常性的剧烈振动。
异常使用条件
说明:用户需要超出上述标准规定及使用条件的产品,由供需双方协商。
