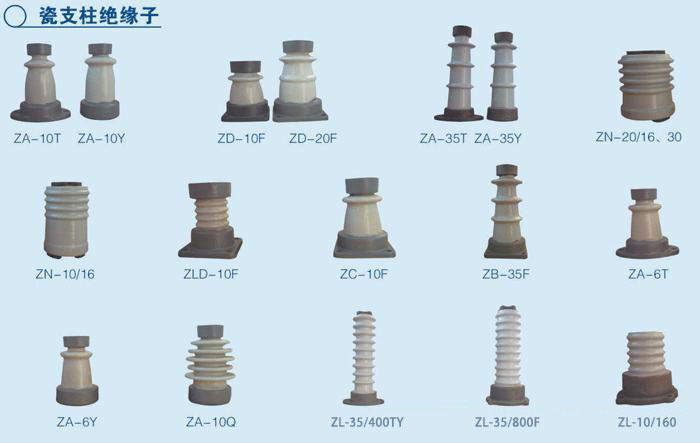

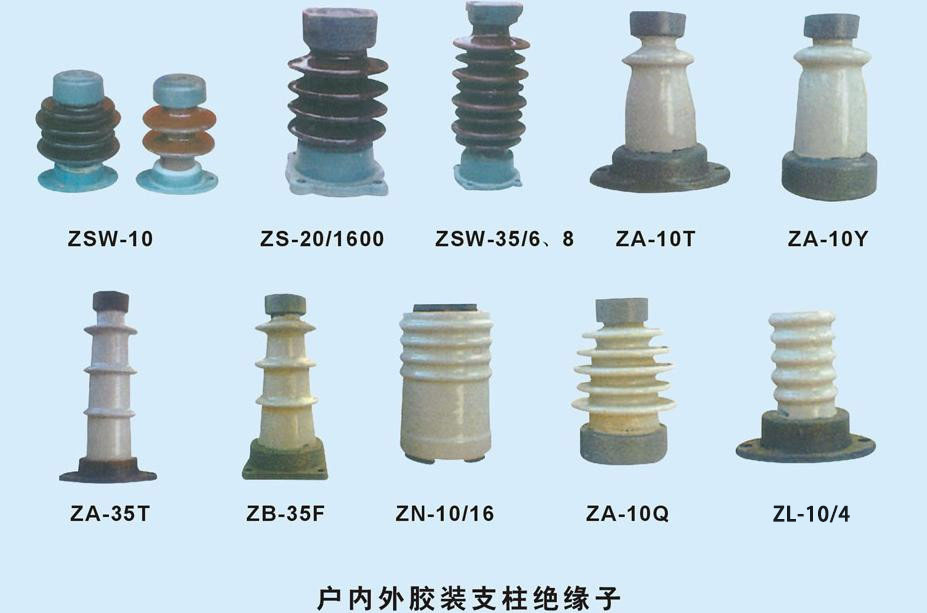

ZA-35T户内内胶装支柱绝缘子

　　一、户内支柱绝缘子概述

　　户内支柱绝缘子用于额定电压6~35kV户内电站，变电所配电装置及电器设备，用以绝缘和固定导电部分。

　　绝缘子适用于周围环境温度为-40℃~+40℃，安装地点海拔高度普通型不超过1000m，高原型不超过4000m。

　　绝缘子按胶装结构分为外胶装，内胶装和联合胶装三种结构型式，绝缘子按额定电压与抗弯强度等级分类如下：

　　
注：表中（）表示非标准等级

　　二、绝缘子结构简介

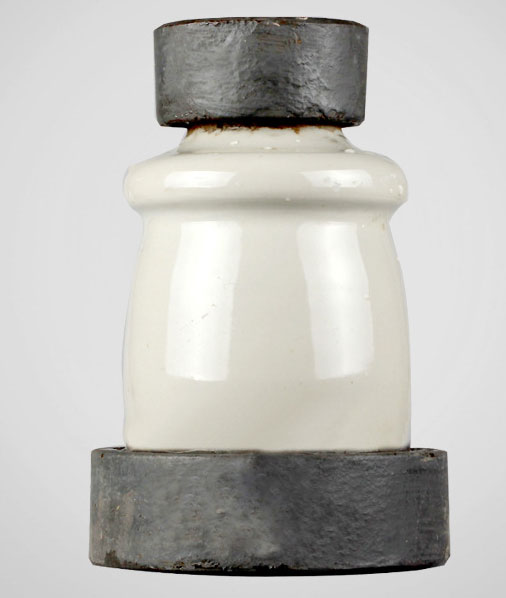

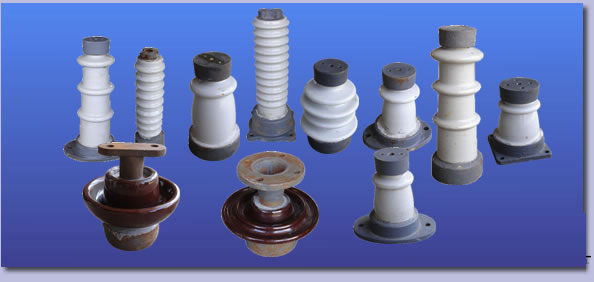

　　绝缘子由瓷件和上、下金属附件用胶合剂胶装而成。瓷件端面与金属附件胶装接触部位垫有弹性衬垫，瓷件胶装部位分别采用上砂、滚花、挖槽等结构，以保证机械强度、防止松动、扭转。瓷件表面均匀上白釉，金属附件表面涂灰磁漆。

　　绝缘子瓷件主体结构有空腔隔板(可击穿式)结构和实心(不可击穿式)结构两种。联合胶装支柱绝缘子一般属实心不可击穿式结构。后一种结构比前一种结构提高了安全可靠性，减少了维护测试工作量。

　　绝缘子瓷件外形有多棱或少棱两种，多棱形增加了沿面距离，电气性能优于少棱形，除将逐步淘汰的外胶装支柱绝缘子外，其余产品均为多棱形。

　　内胶装结构，由于金属附件胶入瓷件孔内，相应的增加了绝缘距离，提高了电气性能，同时也缩小了安装时所占空间位置，但由于内胶装对提高机械强度不利，故机械强度要求较高的绝缘子，宜采用联合胶装(即上附件采用内胶装，下附件采用外胶装)。

　　三、技术标准

　　户内支柱绝缘子按国标GB8287.1~8287.2《高压支柱瓷绝缘子》制造。

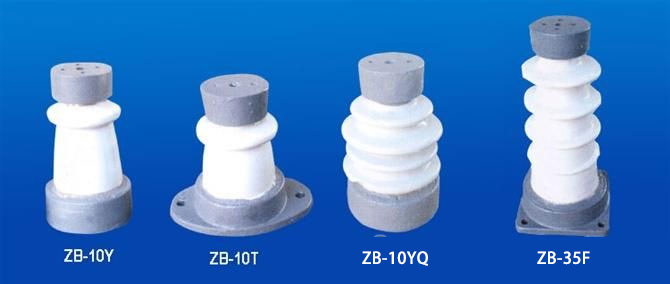

　　四、型号说明

　　Z——户内外胶装支柱绝缘子;

　　ZN——户内内胶装支柱绝缘子;

　　ZL——户内联合胶装支柱绝缘子;

　　对于外胶装支柱绝缘子，破折号前字母L表示多棱式，字母A、B、D表示机械破坏负荷分别为3.75，7. 5，20kN。字母后分数，分子表示额定电压千伏数，分母为机械破坏负荷kN数。

　　N——内胶装上下附件为单螺孔者;

　　Y——外胶装和联合胶装下附件为圆形者;

　　T——外胶装下附件为椭圆形者;

　　F——外胶装下附件为方形者;

　　G——高原型(老产品为GY)
