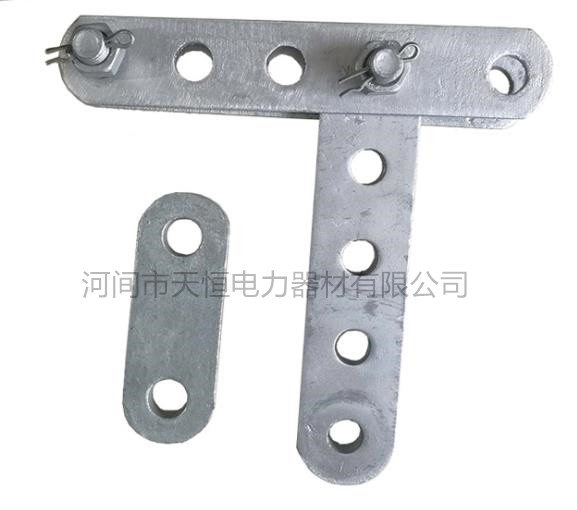

电力线路金具——DB调整板、PT调整板,顾名思义,就是可调节连接长度的板形连接金具,适用于架空电力线路和变电所调整绝缘子串及导线长度的调整板。优质的调整板符合电力金具制造标准,韧性足抗氧化,表面色泽亮丽平整无毛刺。
中文名称:调整板;英文名称:adjustingplate;应用学科:电力和输电线路;
调整板制造选材:热镀锌钢(Hot galvanized steel)
热镀锌调整板分为DB型调整板和PT型调整板两种
调整板PT是应运而生的:一直以来人们在施工过程中,难免会因为细小的误差导致调整,倘若进行全面工作的调整那么耗时耗力,在这个快时代下未免得不偿失,为了可以有效弥补这种缺憾,人们发明了PT调整板,这种调整版主要适用于可调节连接长度的板形连接金具,他也被广泛的应用到了电力、输电线路之中。这种微调的格局更好的被人们所熟知,并且也带来轻便的工作和快捷的工作方式。有效弥补工作计算误差,形成良性有效循环模式。
天恒型号
|
主要尺寸(mm)
|
标称破坏
荷重(kN) |
重量(kg)
|
||||||
b
|
C
|
L1
|
L2
|
Φ
|
M
|
可调尺寸L
|
|||
PT-7
|
16
|
18
|
45
|
60
|
18
|
16
|
240~375
|
70
|
2.0
|
PT-10
|
16
|
20
|
50
|
65
|
20
|
18
|
265~415
|
100
|
2.9
|
PT-12
|
16
|
24
|
60
|
75
|
24
|
22
|
315~495
|
120
|
5.2
|
PT-16
|
18
|
26
|
65
|
80
|
26
|
24
|
340~536
|
160
|
7.0
|
PT-20
|
24
|
30
|
70
|
90
|
30
|
27
|
340~550
|
200
|
10.2
|
PT-25
|
30
|
34
|
70
|
80
|
33
|
30
|
380~590
|
250
|
12.5
|
PT-30
|
32
|
38
|
80
|
100
|
39
|
36
|
420~660
|
300
|
13.9
|
PT-50
|
38
|
44
|
90
|
80
|
45
|
42
|
360~710
|
500
|
30.6
|
天恒型号
|
主要尺寸(mm)
|
标称破坏
荷重(kN) |
重量(kg)
|
备注
|
||||||
b
|
C
|
L
|
L1
|
L2
|
Φ
|
M
|
||||
PT-07240-375
|
16
|
18
|
60
|
45
|
45
|
18
|
16
|
70
|
2.2
|

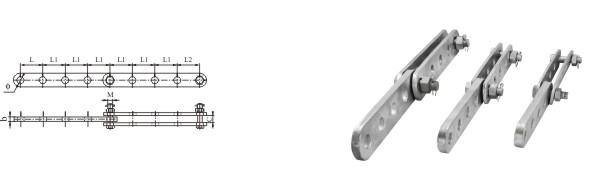

图(a)
|
PT-10265-415
|
16
|
19
|
65
|
50
|
50
|
20
|
18
|
100
|
3.2
|
|
PT-16370-580
|
18
|
22
|
80
|
70
|
80
|
26
|
24
|
160
|
7.5
|
|
PT-21370-580
|
20
|
24
|
80
|
70
|
80
|
26
|
24
|
210
|
8.4
|
|
PT-25420-660
|
24
|
28
|
90
|
80
|
90
|
30
|
27
|
250
|
12.4
|
|
PT-32420-660
|
28
|
32
|
90
|
80
|
90
|
33
|
30
|
320
|
15.2
|
|
PT-42440-680
|
32
|
36
|
100
|
80
|
100
|
39
|
36
|
420
|
21.5
|
|
PT-64540-840
|
36
|
40
|
120
|
100
|
120
|
45
|
42
|
640
|
32.4
|
|
PT-32500-820
|
28
|
32
|
90
|
80
|
90
|
33
|
30
|
320
|
17.4
|

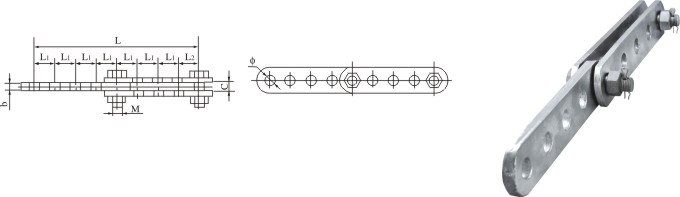

图(b)
|
PT-42540-900
|
32
|
36
|
140
|
80
|
120
|
39
|
36
|
420
|
31.5
|
根据GB/T5075-2001 标准《电力金具名词术语》定义:电力金具,是连接和组合电力系统中的各类装置,起到传递机械负荷、电气负荷及某种防护作用的金属附件。
电力金具分类:
1、按作用及结构可分为悬垂线夹、耐张线夹、连接金具、接续金具、保护金具、设备线夹、T型线夹、母线金具、拉线金具等类别;按用途可用为线路金具和变电金具。
2、按电力金具产品单元划分为可锻铸铁类、锻压类、铝铜铝类和铸铁类,共四个单元。
3、还可分为国标与非国标
按金具的主要性能和用途,金具大致可分为以下几类
1)、悬吊金具,又称支持金具或悬垂线夹。这种金具主要用来悬挂导线绝缘 子串上(多用于直线杆塔)及悬挂跳线于绝缘子串上。
2)、锚固金具,又称紧固金具或耐线线夹。这种金具主要用来紧固导线的终端,使其固定在耐线绝缘子串上,也用于避雷线终端的固定及拉线的锚固。锚固金具承担导线、避雷线的全部张力,有的锚固金具变作为导电体
3)、连接金具,又称挂线零件。这种金具用于绝缘子连接成串及金具与金具的连接。它承受机械载荷。
4)、接续金具。这种金具专用于接续各种裸导线、避雷线。接续承担与导线相同的电气负荷,大部分接续金具承担导线或避雷线的全部张力。
5)、防护金具。这种金具用于保护导线、绝缘子等,如保护绝缘子用的均压环,防止绝缘子串上拔用的重锤及防止导线振动用的防振锤、护线条等
6)、接触金具。这种金具用于硬母线、软母线与电气设备的出线端子相连接,导线的T接及不承力的并线连接等,这些连接处是电气接触。因此,要求接触金具的较高的导电性能和接触稳定性。
7)、固定金具,亦称电厂金具或大电流母线金具。这种金具用于配电装置中的各种硬母线或软母线与支柱绝缘子的固定、连接等,大部分固定金具不作为导电体,仅起固定、支持和悬吊的作用。但由于这些金具是用于大电流,故所有元件均应无磁滞损失。
TAG标签:
调整板(PT型)
