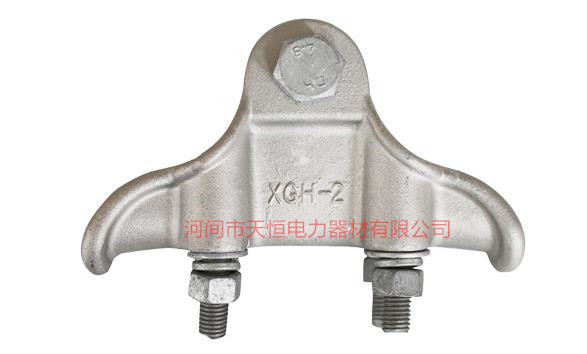

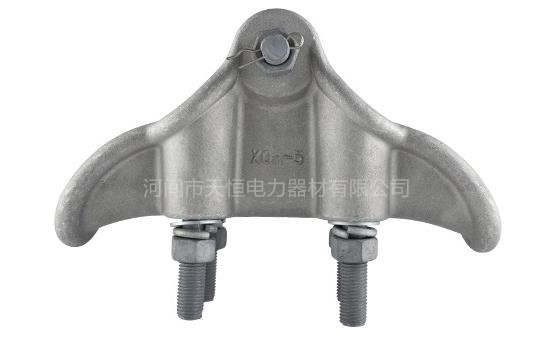

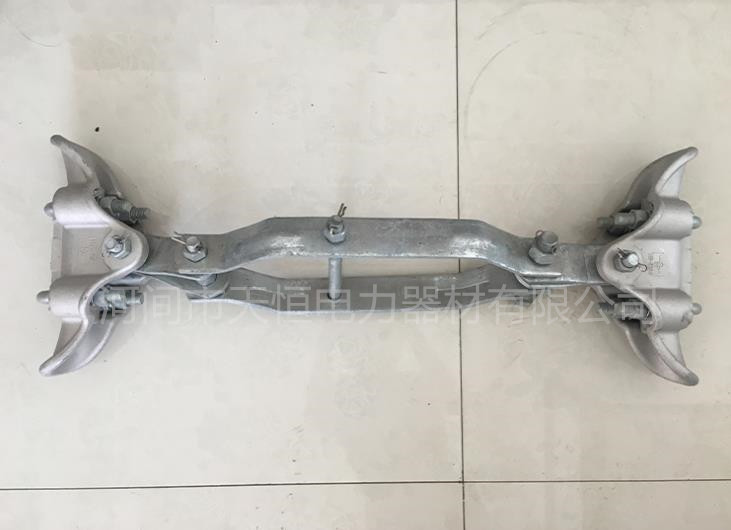

XGH铝合金悬垂线夹

日期:2019-05-16 16:35:20

点击:



河间市天恒电力器材有限公司

      悬垂线夹常有的定型产品,现在保留了U型螺栓式样(通常叫船型线夹),它是由挂架U型螺栓,可锻铸铁制造的线夹船体、压板组成。另一种就是预绞式悬垂线夹。悬垂线夹用于将导线固定在直线杆塔的绝缘子串上,或将避雷线悬挂在直线杆塔上,亦可用于换位杆塔上支持换位导线以及耐张转角杆塔跳线的固定。

  悬垂线夹基本介绍:

  现在国内应用很广泛,其特点安装方便快捷下面介绍下:

  (1)老式船型线夹这种线夹导线,避雷线都能用。它能承受垂直档距内导线的安装载荷,并且在线路正常运行或则断线时不允许线夹滑动或脱离绝缘子串,使用这中线夹的杆塔的承载压力大。

  (2)预绞式悬垂线夹功能及其用途:用于ADSS光缆,OPGW光缆,各种导线等在直线杆塔的连接,内外层螺旋预绞丝的组合能很好的保护光缆,无集中应力,避免产生弯曲应力,对光缆起到保护和辅助减振的作用。整套悬垂线夹包括:内外层预绞丝、悬挂头和配套连接金具。线夹握力大于光缆额定抗拉强度的10%-20%,安装方便。

  悬垂线夹包括挂架,U形螺丝和船体。

  关于*大偏转角,悬垂线夹是有一定限度的。当船体转到某一角度时候,U形螺丝将被挂架挡住。*大偏转角也是安全运行条件。*大偏转角与杆塔悬挂点两侧导线或者地线的悬垂角有关外,还与导线与地线的直径(导线外径应包括缠铝包带厚度或护线条直径)有关,直径越大U形螺丝越往上移,则*大偏转角越小。若大于*大偏转角则要采取措施,如改双线夹,调整塔高,或特殊设计新型线夹等。

  悬垂线夹分类:

  按回转轴划分1、中心回转式 2、下垂式 3、上扛式

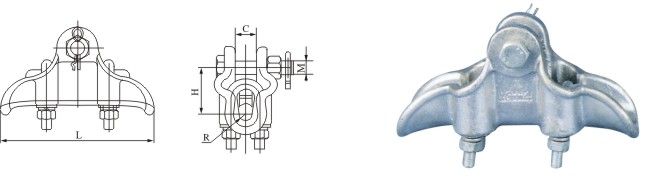

XGH铝合金悬垂线夹技术参数

型号
适用导线
外径(mm)
主要尺寸(mm)
标称破坏
荷重(kN)
重量
(kg)
L
H
R
C
M
XGH-2
5.1~12.5
166
52.5
8
25
16
40
1.0
XGH-3
12.5~17.0
200
50.5
11.5
23
16
40
1.5
XGH-3A
12.5~17.0
180
50
10
22
16
50
1.5
XGH-4
19.0~23.5
225
59.5
13.5
27
16
40
2.3
XGH-5
24.2~28.0
260
70
16
32
16
60
3.0
XGH-6
25~35
216
68
17.5
35
16
60
3.6



线夹主体和压板为可锻铸铁件,闭口销为不锈钢件,其余为钢制件,可锻铸铁件和钢制件热镀锌。
