架空线路上防震锤有什么作用?

日期:2019-04-23 16:01:09

点击:



别以为细细长长电线,受风级影响不大,实际上两根电线杆相互间的电线长达10米以至百米,特别的达数百米,整段电线受的风力并不小。
  比如说半径6毫米长度100米的电线,在风速1秒/18米(相当于8级风)时,遭受的风力为2kg,在风速30米/秒(相等于11级风)时遭受的风力67kg。“立顶千斤”,电线杆能支承垂力向下的千钧作用力,可是风力是水平的力,易于把电杆推倒。
  再者,平日虽说是微风,莫看这小小的轻风,它却对电气线路起着看不到的损坏效用。你要知道,就这横越电线的轻风,在电线背后形成了小旋涡。旋涡的产生和消退更替飞快,每秒钟达十多次。旋涡的往上和往下作用力,使电线产生晃动。
  这类晃动,整年达到几百个钟头,震动虽很小,但会使电线在电线杆的捆扎处松脱,或是再线夹处产生扭动,导致金属疲劳,天长日久,电线也会一股一股断裂。假如在这种情况下,再遇到风大的风速和雨夹雪冷冻的负重围攻,就会一击即溃,加快电缆线的断落。
  为了防止和减轻电线在平时受微风影响的震动,高压输电线在电杆两边不远处装有防震锤,你看到高压线上黏附一两个木柄相连的两枚手榴弹那般的物品,就是防震锤。
  髙压输电线路档距超出必要间距,当输电线遭受1-3级风功效时,会产生轻风震动,这时输电线悬架点(线夹出入口)处工作标准更为不良影响,易于发生磨损、疲劳损坏。为防止上述情况发生,架空线路需采取防振措施,今日来谈谈常用防振措施,以及技术标准。
1轻风震动特性与常见防振方式
  ①振动几率大,因为较小风力只能造成微风振动,如果不采取防振措施,绝大多数路线均有一段时间处在微风震动情况。
  ②振幅小、频率高,一般微风振动幅值不超过10mm[输电线路导线的振动和防振],频率位于数HZ至100HZ之间,对于架空导地线而言,小振幅振动下会产生微动磨损,假如外部降水腐蚀不锈钢较强,微动损坏后将导致钢芯的迅速生锈、冲击韧性降低。
  ③受地形、档距、架设高度、架设张力影响明显。开阔地容易产生微风振动,档距越大,越容易发生微风振动。对于高电压等级线路,架设高度较高,此时导地线平面的气流受地面地线影响较小,更容易出现微风振动;架设张力越大,振动对导地线损伤越严重。
  ④导线振动波沿导线呈“驻波”分布,波形为正弦波,如图1[_架空输电线路防振问题探讨]。导电线沿岸波腹位置振幅较大。
  常见防振手段包括安装防震锤、阻尼线,或者防震锤与阻尼线结合使用。高频振动主要由阻尼线防振,低频振动主要由防振锤防振。普通档距导线由于档距小和导线悬挂点较低,一般采用防振锤防振。振动时,导线带动防振锤一起振动,导线的振动能量被防振锤吸收,从而起到对导线的保护作用[输电线路导线的振动和防振]。防震锤材质要求依照《DL/T 1099-2009 防振锤技术条件和试验方法》执行。
  大超越由于振动時间长,要求将振幅限制在更低水平,振幅不超过普通档位的50%,一般采用阻尼线与防震锤相结合的手段,此外部分风振条件特别恶劣,防震锤无法满足要求的区域,需采用阻尼线加防震锤方法保持风振抑止。
  2 防振锤

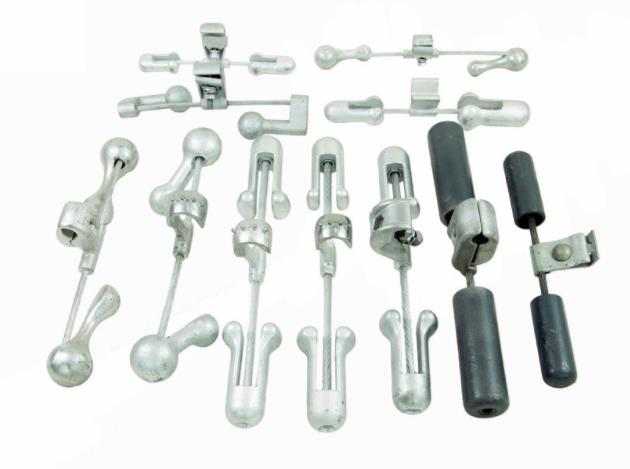

  ①司托克防振锤
  司托克防振锤的两边圆筒形重锤质量相等,具有2个固有谐振频率,通过线夹夹板安装于导线,安裝位置应缠绕铝包带。

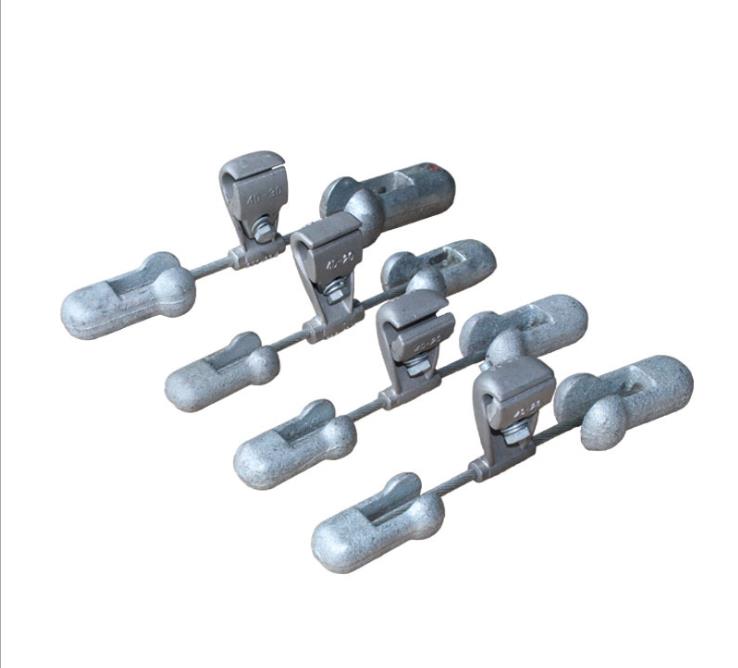

  ② 4R 防振锤(FR防振锤)
  两端锤头的重量不等,至线夹的间距也不相等,这样就得到了4个谐振频率。
  ③双扭防振锤(狗头防振锤)
  锤头制成偏心茄子形状,相互对着安装在线夹两端的钢绞线上。锤头与线夹成60°而产生预扭矩。该种防振锤具有较多的共振频率和较宽的频带。
  ③海马防振锤(防滑防振锤)
  海马防振锤首要指安装上选用预绞丝方式防滑,锤头自身与别的类别防震锤相同。将防震锤根据预绞丝与输电线固定,从而防止防震锤松动、拖动。
  防震锤安装数目
  ①单输电线的防震锤总数
  中国大陆通常按下表明确防震锤安装数量[电力工程高压送电线路设计手册(第二版)]:
  上表中的安裝数量一般情况有任何多的安全裕度,局部设计院会扩张上表中的档距范畴。
  ②分裂导线
  二分裂导线采用垂直排列时没有间隔棒,此时其防震锤安装数量与单导线一致。装设间隔棒的分裂导线,由于间隔棒的阻尼作用,路线振动变弱,对防振要求比单导线宽松。对于四分裂导线,宽阔地貌通常600吗以上开始装设防震锤,600-800米档距每根子导线装设2个防震锤,800-1000米档距每根子导线装设4个,大于1000米时每根子输电线装设6个。[电力工程高压送电线路设计手册(第二版)]
  防震锤安装距离
  因为导线振动时波长是随风和应力的尺寸而转变的,在振动的风力范围内,波长在*大值和*小值之间来回变化。因而,防振锤安装时应当照料对较大半波长和*小半波长都能起到一定防振作用,而且对其它半波长也有起到较好的防振作用。为了兼顾对*大波长、*小波长振动的抑制效果,通常做法是使防震锤安装位置处的*大、*小波长均有必须的振幅,进而有益于振动能量的耗费,通常使防震锤安装位置b1处的较大、*小波长振动的相角相等,也即图为中sin(θM)=sin(θm),此时θM=180°-θm。
