复合绝缘子的发展:
复合绝缘子国际上始于20世纪50年代,至今已有四十余年的历史。硅橡胶复合绝缘子世界上大约在1967年开始投入生产。我国硅橡胶绝缘子世界上大约在1967年开始投入生产。我国硅橡胶绝缘子身缠运行一游十余年的历史,在电力系统中有成千上万的国产高压复合绝缘子正在运行当中,随着我国特高压输电项目的 实施,西电东送工程进一步展开,高压复合绝缘子的需求量将大幅增加。
复合横担绝缘子产品特性:
防污特性:刚出厂的复合绝缘子憎水性通常为HC1~2级,瓷、玻璃绝缘子相应为HC5级,复合绝缘子具有良好的防污特性是因为其有良好的憎水性。对于运行中的复合绝缘子 ,若憎水性未降至瓷、玻璃绝缘子水平仍可称其为防污型绝缘子;若憎水性在运行若干年后下降了,则不应称为防污型绝缘子。
复合绝缘子伞裙形状的合理性不及瓷和玻璃绝缘子。小伞径和小伞间距的伞裙形状易使相邻伞裙间局部爬电距离被空气放电短路和f生伞裙间飞弧短接,使其有效爬电距离减少。尤其是在运行若干年其憎水性完全或部分丧失后,这种现象更易f生,无疑使其防污特性变差
FS-110/10复合横担绝缘子产品概述:
复合横担绝缘子能有效地利用狭窄的走廊开压送电,适用于城网技术改造,能降低杆塔高度,可节约大量的人力、物力和财力,由于其弯曲强度高,可防止瓷横担容易出现的级连断裂事故,是瓷横担所无法替代的产品;体积小,重量轻,防震、抗冲击能力强、不需人工清扫,为安全运行提供保障

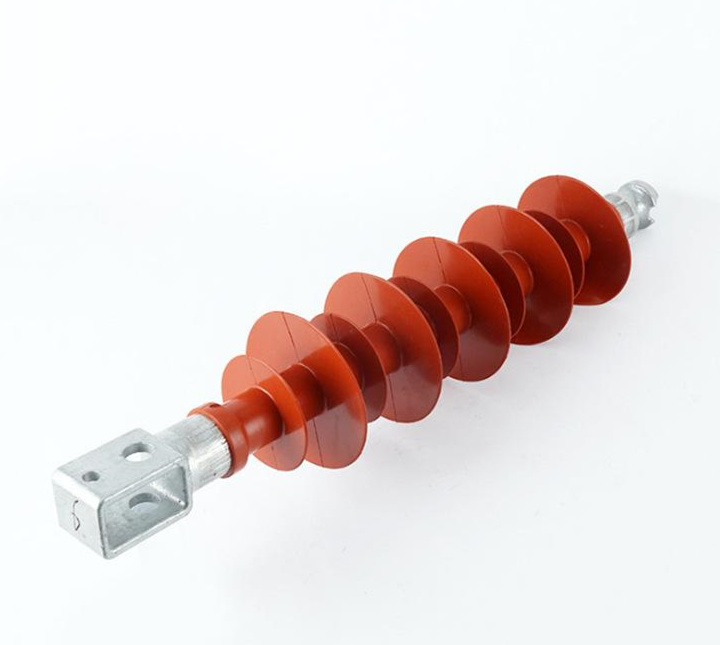

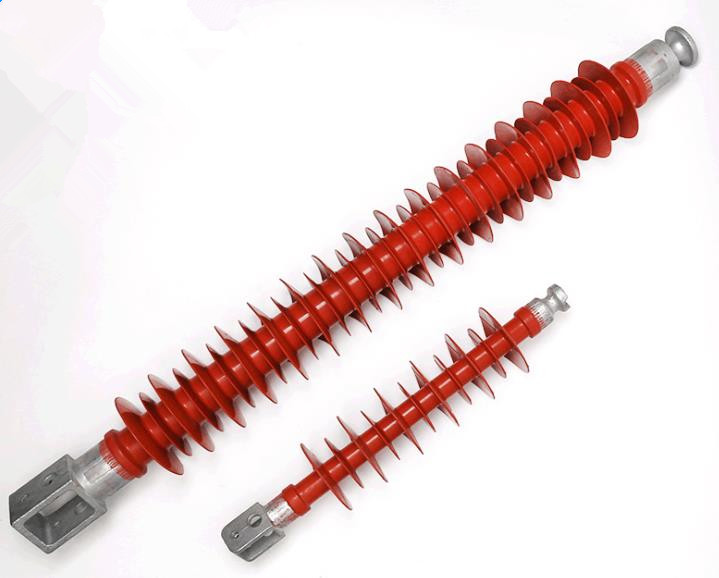

FS-110/10复合横担绝缘子产品结构
FS-110/10复合横担绝缘子复合绝缘子是由绝缘芯棒、硅棒胶伞套以及两端的连接金具三个部分组成。
复合横担绝缘子绝缘芯棒是环氧树脂玻璃纤维引拔棒的简称,它是复合绝缘子的骨架,起着支撑伞套、内绝缘、联接两端金具,以及承受机械负荷等多重作用,具有很高的抗张强度,一般可达600Mpa以上,是普通钢材的2倍,瓷材料的5~8倍,并具有良好的介电性能和耐化学侵蚀性,还有良好的抗弯曲疲劳,抗蠕变和抗冲击性。
硅橡胶伞套主要起着保护芯棒,遮挡雨雪,增大爬电距离和产品外绝缘的作用,是以高分子聚合物硅橡胶为基体,辅以阻燃剂,抗老化剂,偶联剂等填料经高温高压硫化而成,具有良好的憎水性和迁移性,以及良好的耐腐蚀,耐老化,电绝缘等性能。
并且具有很高的污闪电压和耐碎性能,电压分布均匀,与瓷相比其在同等条件下闪络电压是瓷的2倍以上。
本公司生产的复合绝缘子采用了特种钢材制造的金具,金具端头采用迷宫式设计原理,多层保护,密封性能好,解决了绝缘子***关键的问题----界面电气击穿。金具与芯棒的联接采用国际上***x进的电脑控制同轴恒压压接工艺,并配有全自动声f射探伤检测系统,保证了金具与芯棒的联接的可靠性与稳定性。芯棒采用ERC高温耐酸棒,芯棒与硅橡胶界面涂有特种偶联剂。伞套采用了高温高压下一次性整体成型工艺,配合电脑jk的二段硫化工艺,延长了产品的使用寿命。
x进的生产设备和制造工艺,齐全的检测设备及检测手段,保证了产品的各项技术指标均达到相关的国内和国际标准,成为高电压输变电线路的新一代绝缘子。
FS-110/10复合横担绝缘子使用条件
环境温度:-40℃~+40℃
海拔高度不超过1500米
交流电源频率不超过100Hz
***大风速不超过35m/s
地震强度在八级以下地区
公司其他复合型绝缘子
FXBW-----棒型悬式复合绝缘子
FPQ-----复合针式绝缘子
FZSW-----复合支柱绝缘子
FS-----复合横担绝缘子
FCGW-----复合干式穿墙套管
FQB-----电气化铁道用腕臂复合绝缘子
FQX-----电气化铁道用悬式复合绝缘子
FQJ-----电气化道用车顶复合绝缘子
安装注意事项
l 绝缘子运输及安装中应轻拿轻放,避免与各类杂件(导线、线板、工具等)及坚硬物碰撞、摩擦。
l 复合绝缘子起吊时,绳结要打在部件(金具)上,严禁打在伞裙或护套上,绳子必须碰及伞裙及护套部分时,应在接触部分用软布包裹。
l 本绝缘子伞裙材料配方考虑了驱鼠性能,为了慎重,在存放场仍有防鼠措施,如有伞裙破碎、缺损,应作废处理。
复合横担绝缘子技术参数表
规格型号 |
额定电压kV |
额定弯曲负荷 kN |
结构 高度 mm |
***小电弧距离 mm |
***小公称爬电距离mm |
雷电全波冲击耐受电压(峰值)kV不小于 |
工频湿耐受电压1minkV(峰值)kV不小于 |
FS- 10/2.5、5 |
10 |
2.5 |
350 |
200 |
530 |
95 |
60 |
FS-35/5 |
35 |
5 |
584 |
455 |
1280 |
230 |
95 |
FS-35/6 |
35 |
6 |
592 |
455 |
1280 |
230 |
95 |
FS- 66/6、8 |
66 |
6 |
830 |
664 |
2110 |
410 |
185 |
FS-110/10 |
110 |
10 |
1270 |
1050 |
3150 |
550 |
550 |
