复合绝缘子的发展
复合绝缘子国际上始于20世纪50年代,至今已有四十余年的历史。硅橡胶复合绝缘子世界上大约在1967年开始投入生产。我国硅橡胶绝缘子世界上大约在1967年开始投入生产。我国硅橡胶绝缘子身缠运行一游十余年的历史,在电力系统中有成千上万的国产高压复合绝缘子正在运行当中,随着我国特高压输电项目的实施,西电东送工程进一步展开,高压复合绝缘子的需求量将大幅增加。
复合横担绝缘子产品特性
防污特性:刚出厂的复合绝缘子憎水性通常为HC1~2级,瓷、玻璃绝缘子相应为HC5级,复合绝缘子具有良好的防污特性是因为其有良好的憎水性。对于运行中的复合绝缘子 ,若憎水性未降至瓷、玻璃绝缘子水平仍可称其为防污型绝缘子;若憎水性在运行若干年后下降了,则不应称为防污型绝缘子。
复合绝缘子伞裙形状的合理性不及瓷和玻璃绝缘子。小伞径和小伞间距的伞裙形状易使相邻伞裙间局部爬电距离被空气放电短路和发生伞裙间飞弧短接,使其有效爬电距离减少。尤其是在运行若干年其憎水性完全或部分丧失后,这种现象更易发生,无疑使其防污特性变差。

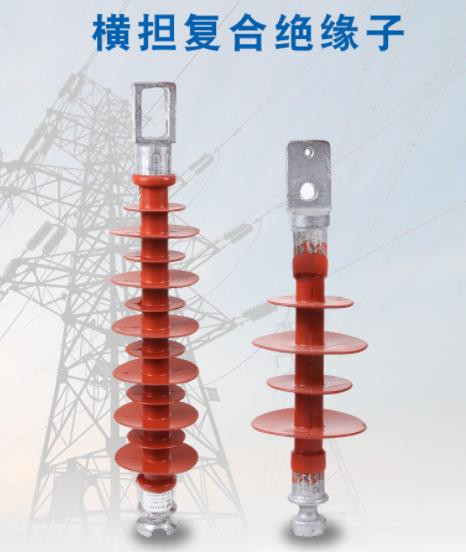

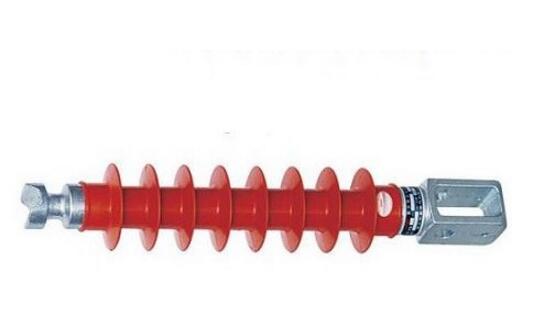

FS-35/5复合横担绝缘子产品概述:
绝缘子是中高压输配电系统使用广泛的基础元件,用于对带电部分进行绝缘和支持。复合绝缘子,是采用环氧引拨棒支持、硅橡胶伞裙外绝缘的高分子复合材料绝缘子。该产品与传统的陶瓷、玻璃类绝缘相比,具有重量轻(仅为同样用途传统绝缘子的1/4到1/8)、强度高(引拨棒抗拉强度和弯曲强度均为高强瓷的10倍以上)、耐污秽少清扫(硅橡胶具有独特的强憎水性)的显著优点,同时克服了常规高分子材料的老化寿命问题,可安全使用数十年之久。是电力系统tg使用的全新一代产品。
FS-35/5复合横担绝缘子产品结构
FS-35/5复合横担绝缘子复合绝缘子是由绝缘芯棒、硅棒胶伞套以及两端的连接金具三个部分组成。
复合横担绝缘子绝缘芯棒是环氧树脂玻璃纤维引拔棒的简称,它是复合绝缘子的骨架,起着支撑伞套、内绝缘、联接两端金具,以及承受机械负荷等多重作用,具有很高的抗张强度,一般可达600Mpa以上,是普通钢材的2倍,瓷材料的5~8倍,并具有良好的介电性能和耐化学侵蚀性,还有良好的抗弯曲疲劳,抗蠕变和抗冲击性。
硅橡胶伞套主要起着保护芯棒,遮挡雨雪,增大爬电距离和产品外绝缘的作用,是以高分子聚合物硅橡胶为基体,辅以阻燃剂,抗老化剂,偶联剂等填料经高温高压硫化而成,具有良好的憎水性和迁移性,以及良好的耐腐蚀,耐老化,电绝缘等性能。
并且具有很高的污闪电压和耐碎性能,电压分布均匀,与瓷相比其在同等条件下闪络电压是瓷的2倍以上。
x进的生产设备和制造工艺,齐全的检测设备及检测手段,保证了产品的各项技术指标均达到相关的国内和国际标准,成为高电压输变电线路的新一代绝缘子。
FS-35/5复合横担绝缘子产品性能
FS-35/5复合横担绝缘子电气性能优越,机械强度高,内部承载的环氧玻璃纤维引拔棒抗张抗弯度比普通刚才高2倍,是高强度瓷材料的8-10倍,有效提高了安全运行的可靠性。耐污性能好,抗污闪能力强,其湿耐受电压和污秽耐电压为相同爬距瓷绝缘子的2-2.5倍,且不需清扫,能在重污秽地区安全运行,体积小,重量轻(仅为同电压等级瓷绝缘子的1/6-1/19),结构轻巧,便于运输和安装。硅橡胶伞裙具有良好的憎水性能,其整体结构保证了内绝缘不受潮,不需进行预防性绝缘检测试验,不需清扫,减少了日常维护工作量。密封性能好,耐电蚀能力强,伞裙材料耐漏电起痕达TMA4.5级水平,具有良好的耐老化,耐腐蚀,耐底温性能,可适用于-40oC - +50oC地区,具有很强的抗冲击性和防震性能,其良好的防脆性和抗蠕变性,不易破碎,抗弯曲,抗扭强度高,可承受内部压强,防暴力强,可于瓷,玻璃绝缘子互换使用.
复合绝缘子系列产品,其机械性能和电气性能均优于瓷绝缘子,运行安全裕度大,是电力线路用的更新产品。
FS-35/5复合横担绝缘子用途及执行标准:
本产品使用于交流220kV及以下发电、输电、配电系统,用于对带电部分进行绝缘和支持。本产品型号按JB/T9683-1999《绝缘子产品型号编制方法》的规定进行编制,配置参数执行JB/T5992-1991《高压线路用有机复合绝缘子技术条件》和JB/T8737-1998《高压线路用复合绝缘子使用导则》标准。对以上标准中未明确定义的重要参数及配置方式,按GB311.1-1997《高压输变电设备的绝缘配合》和GB/T5582-1993《高压电力设备外绝缘污秽等级》的要求修正执行。
FS-35/5复合横担绝缘子使用条件
环境温度:-40℃~+40℃
海拔高度不超过1500米
交流电源频率不超过100Hz
***大风速不超过35m/s
地震强度在八级以下地区
公司其它复合型绝缘子
FXBW-----棒型悬式复合绝缘子
FPQ-----复合针式绝缘子
FZSW-----复合支柱绝缘子
FS-----复合横担绝缘子
FCGW-----复合干式穿墙套管
FQB-----电气化铁道用腕臂复合绝缘子
FQX-----电气化铁道用悬式复合绝缘子
FQJ-----电气化道用车顶复合绝缘子
安装注意事项
l 绝缘子运输及安装中应轻拿轻放,避免与各类杂件(导线、线板、工具等)及坚硬物碰撞、摩擦。
l 复合绝缘子起吊时,绳结要打在部件(金具)上,严禁打在伞裙或护套上,绳子必须碰及伞裙及护套部分时,应在接触部分用软布包裹。
l 本绝缘子伞裙材料配方考虑了驱鼠性能,为了慎重,在存放场仍有防鼠措施,如有伞裙破碎、缺损,应作废处理。
复合横担绝缘子技术参数表
规格型号 |
额定电压kV |
额定弯曲负荷 kN |
结构 高度 mm |
***小电弧距离 mm |
***小公称爬电距离mm |
雷电全波冲击耐受电压(峰值)kV不小于 |
工频湿耐受电压1minkV(峰值)kV不小于 |
FS- 10/2.5、5 |
10 |
2.5 |
350 |
200 |
530 |
95 |
60 |
FS-35/5 |
35 |
5 |
584 |
455 |
1280 |
230 |
95 |
FS-35/6 |
35 |
6 |
592 |
455 |
1280 |
230 |
95 |
FS- 66/6、8 |
66 |
6 |
830 |
664 |
2110 |
410 |
185 |
FS-110/10 |
110 |
10 |
1270 |
1050 |
3150 |
550 |
550 |
订货须知:
1、汽车
2、托运
注;一般不建议使用kd,时间长比较慢,除非有特殊交代
如用户需要不同的端头金具、安装尺寸请另注明。
更多信息请访问:绝缘子http://www.thdlqc.com 转载请注明,谢谢
