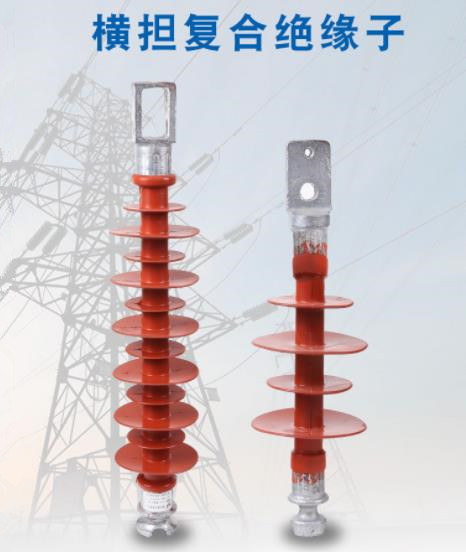

FS-66/8复合横担绝缘子产品概述：

　　绝缘子是中高压输配电系统使用广泛的基础元件，用于对带电部分进行绝缘和支持。复合绝缘子，是采用环氧引拨棒支持、硅橡胶伞裙外绝缘的高分子复合材料绝缘子。该产品与传统的陶瓷、玻璃类绝缘相比，具有重量轻(仅为同样用途传统绝缘子的1/4到1/8)、强度高(引拨棒抗拉强度和弯曲强度均为高强瓷的10倍以上)、耐污秽少清扫(硅橡胶具有独特的强憎水性)的显著优点，同时克服了常规高分子材料的老化寿命问题，可安全使用数十年之久。是电力系统使用的全新一代产品。

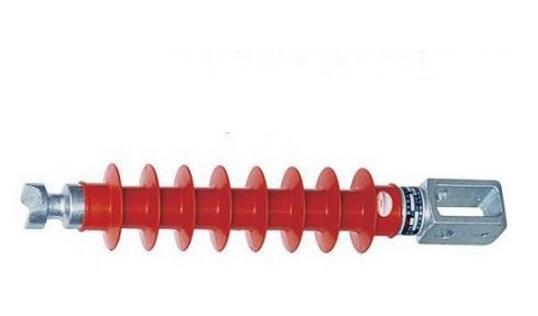

　　FS-66/8复合横担绝缘子产品结构

　　FS-66/8复合横担绝缘子是由绝缘芯棒、硅棒胶伞套以及两端的连接金具三个部分组成。

　　复合横担绝缘子绝缘芯棒是环氧树脂玻璃纤维引拔棒的简称，它是复合绝缘子的骨架，起着支撑伞套、内绝缘、联接两端金具，以及承受机械负荷等多重作用，具有很高的抗张强度，一般可达600Mpa以上，是普通钢材的2倍，瓷材料的5～8倍，并具有良好的介电性能和耐化学侵蚀性，还有良好的抗弯曲疲劳，抗蠕变和抗冲击性。

　　硅橡胶伞套主要起着保护芯棒，遮挡雨雪，增大爬电距离和产品外绝缘的作用，是以高分子聚合物硅橡胶为基体，辅以阻燃剂，抗老化剂，偶联剂等填料经高温高压硫化而成，具有良好的憎水性和迁移性，以及良好的耐腐蚀，耐老化，电绝缘等性能。

　　并且具有很高的污闪电压和耐碎性能，电压分布均匀，与瓷相比其在同等条件下闪络电压是瓷的2倍以上。

　　本公司生产的复合绝缘子采用了特种钢材制造的金具，金具端头采用迷宫式设计原理，多层保护，密封性能好，解决了绝缘子***关键的问题----界面电气击穿。金具与芯棒的联接采用国际上***x进的电脑控制同轴恒压压接工艺，并配有全自动声f射探伤检测系统，保证了金具与芯棒的联接的可靠性与稳定性。芯棒采用ERC高温耐酸棒，芯棒与硅橡胶界面涂有特种偶联剂。伞套采用了高温高压下一次性整体成型工艺，配合电脑jk的二段硫化工艺，延长了产品的使用寿命。

　　x进的生产设备和制造工艺，齐全的检测设备及检测手段，保证了产品的各项技术指标均达到相关的国内和国际标准，成为高电压输变电线路的新一代绝缘子。

　　FS-66/8复合横担绝缘子产品性能

　　FS-66/8复合横担绝缘子电气性能优越,机械强度高,内部承载的环氧玻璃纤维引拔棒抗张抗弯度比普通刚才高2倍,是高强度瓷材料的8-10倍,有效提高了安全运行的可靠性。耐污性能好,抗污闪能力强,其湿耐受电压和污秽耐电压为相同爬距瓷绝缘子的2-2.5倍,且不需清扫,能在重污秽地区安全运行，体积小,重量轻(仅为同电压等级瓷绝缘子的1/6-1/19),结构轻巧,便于运输和安装。硅橡胶伞裙具有良好的憎水性能,其整体结构保证了内绝缘不受潮,不需进行预防性绝缘检测试验,不需清扫,减少了日常维护工作量。密封性能好,耐电蚀能力强,伞裙材料耐漏电起痕达TMA4.5级水平,具有良好的耐老化,耐腐蚀,耐底温性能,可适用于-40oC - +50oC地区，具有很强的抗冲击性和防震性能,其良好的防脆性和抗蠕变性,不易破碎,抗弯曲,抗扭强度高,可承受内部压强,防暴力强,可于瓷,玻璃绝缘子互换使用.

　　复合绝缘子系列产品,其机械性能和电气性能均优于瓷绝缘子,运行安全裕度大,是电力线路用的更新产品。

　　FS-66/8复合横担绝缘子使用条件

　　环境温度：-40℃～+40℃

　　海拔高度不超过1500米

　　交流电源频率不超过100Hz

　　***大风速不超过35m/s

　　地震强度在八级以下地区

　　河间市天恒电力器材有限公司其它复合型绝缘子

　　FXBW-----棒型悬式复合绝缘子

　　FPQ-----复合针式绝缘子

　　FZSW-----复合支柱绝缘子

　　FS-----复合横担绝缘子

　　FCGW-----复合干式穿墙套管

　　FQB-----电气化铁道用腕臂复合绝缘子

　　FQX-----电气化铁道用悬式复合绝缘子

　　FQJ-----电气化道用车顶复合绝缘子

　　安装注意事项

　　l 绝缘子运输及安装中应轻拿轻放，避免与各类杂件(导线、线板、工具等)及坚硬物碰撞、摩擦。

　　l 复合绝缘子起吊时，绳结要打在部件(金具)上，严禁打在伞裙或护套上，绳子必须碰及伞裙及护套部分时，应在接触部分用软布包裹。

　　l 本绝缘子伞裙材料配方考虑了驱鼠性能，为了慎重，在存放场仍有防鼠措施，如有伞裙破碎、缺损，应作废处理。

　　复合横担绝缘子技术参数表

　　订货须知：

　　1、汽车

　　2、托运

　　3、kd

　　注：一般不建议使用kd，时间长比较慢，除非有特殊交代

　　如用户需要不同的端头金具、安装尺寸请另注明。
