今天给大家简单的介绍一下架空输电线路用盘型悬式绝缘子。

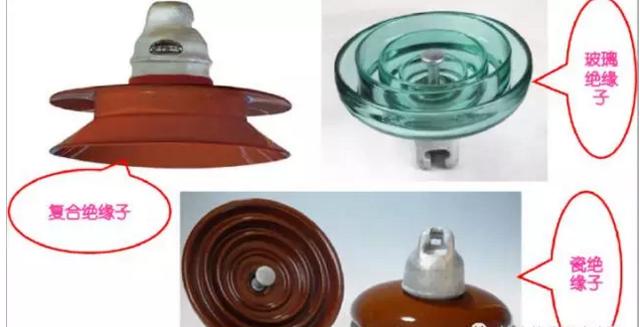

通常我们在工程设计中绝缘子材质有瓷质、玻璃、复合材料等。
绝缘子形状分:盘型、棒形。
工程设计中我们要对绝缘子进行选型,经常会遇到很多绝缘子型号,对于绝缘子型号所代表的含义有不清楚,不知从何下手。今天就简单的介绍一下。
绝缘子强度等级
交流输电线路使用的盘型悬式瓷(玻璃)绝缘子强度有:70、80、100、120、160、210、240、300、400、420、530、550kN共12个等级。
在国网系统内采用70、120、160、210、300、420、550kN共7个等级。
说明:国网通用串型里面的100kN是棒形绝缘子,所以在工程设计时需要盘型悬式绝缘子强度等级为100kN时需要提供采标技术条件书。
直流输电线路使用的盘型悬式瓷(玻璃)绝缘子强度有:160、210、240、300、400、420、530、550kN共8个等级。
在国网系统内采用160、210、300、420、550kN共5个等级。

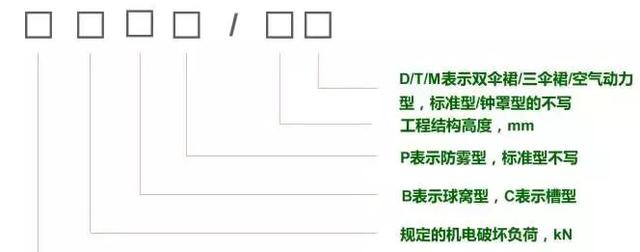

1.U120BP/146D是什么含义呢?

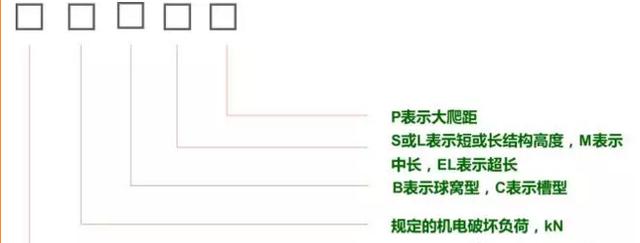

2.U160BSP是什么含义呢?

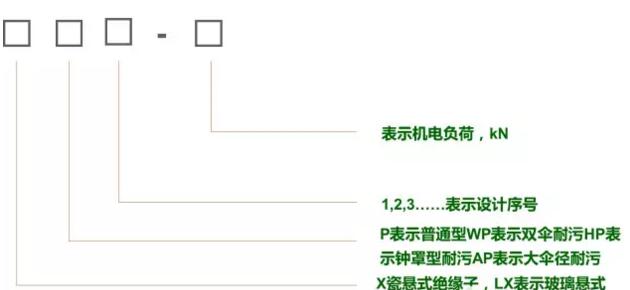

3.XWP3-160是什么含义呢?
绝缘子不同结构形式的作用
盘型悬式瓷绝缘子主要用于高压架空输配电线路中绝缘支撑导线。普通盘型悬式瓷绝缘子包括标准型和大爬距绝缘子,这些绝缘子主要适用于清洁区和轻污秽区。耐污盘形悬式绝缘子与普通盘型悬式瓷绝缘子具有相同的机电强度等级和连接结构。双伞型、三伞型盘径大、爬距大,自洁性能好,耐污能力强,特别适用于西北地区干旱、雨少、风沙大等气候。

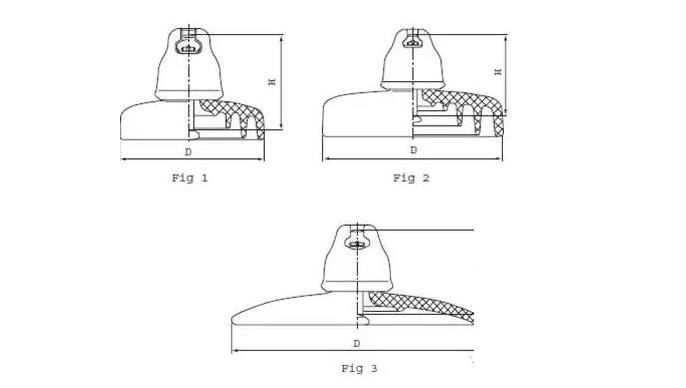

钟罩型悬式瓷绝缘子(图1、2)盘径大、爬距大,湿闪性能好,适合于沿海地区和多雨地带;草帽型悬式瓷绝缘子(图3)属于流线型结构,积污率低,自洁性能好,在绝缘子串中可起到特殊的保护作用。

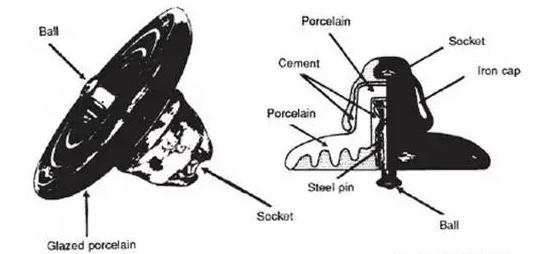

盘型悬式绝缘子结构如下:

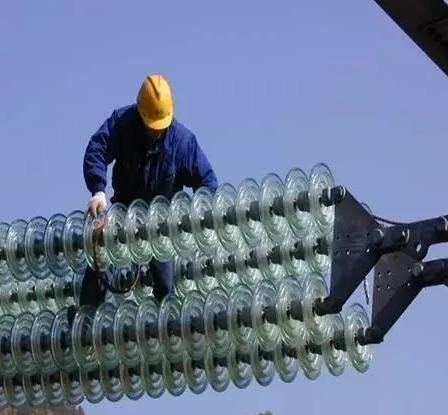

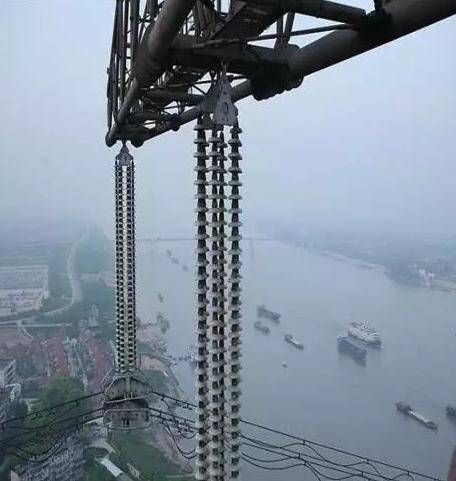

绝缘子串图片
