杠杆法间接更换双回线路绝缘子串,如何更换线路绝缘子

日期:2019-07-08

点击:



  杠杆法间接更换35~110kV双回线路绝缘子串

  随着电网的迅速发展,同塔双回或多回架空输电线路不断增加。为了提高供电可靠性,降低线路损失,在双回线路上需要开展带电作业。同塔双回线路由于导线是垂直排列,相距较小,在双回直路塔上更换中、下层导线的绝缘子难度较大,带电作业人员的安全距离得不到保证,按照常规的带电作业方法更换绝缘子串,作业人员的安全可靠性较差。为此,根据35~110kV直路双回铁塔的结构特点,试验成功了安全杠杆滑道法更换绝缘子,此法操作简单、安全可靠,提高了带电作业安全水平。

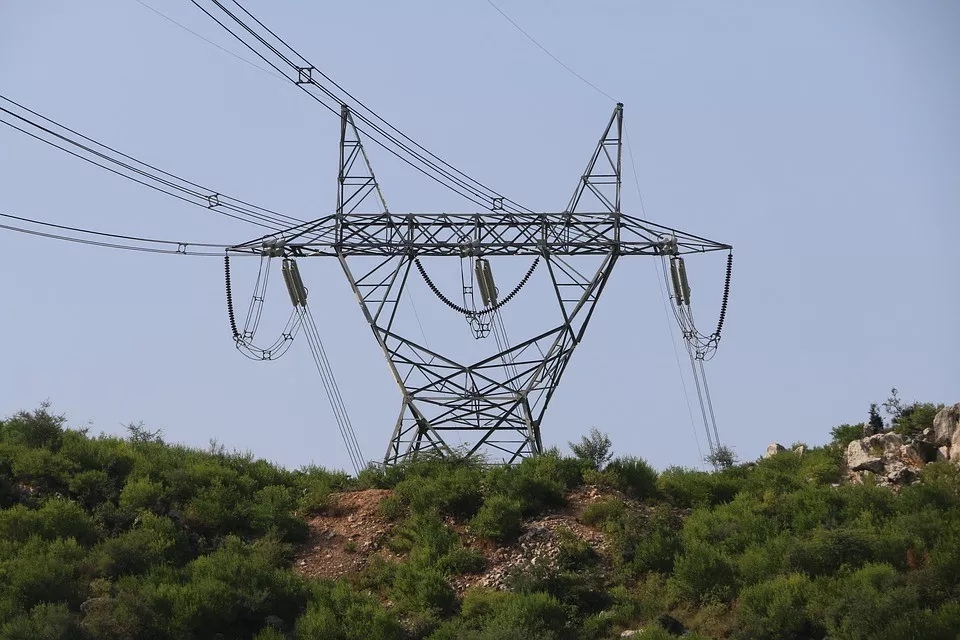

线路绝缘子串

  1 更换直路双回塔绝缘子串的方法和工具

  利用杠杆原理和滑轨移动更换绝缘子串的间接作业方法。

  更换双回直路绝缘子的工具组装情况

  根据导线的垂直荷重和绝缘子串的质量分别设计出轻型的导线杠杆和绝缘子滑动杠杆。导线杠杆用玻璃钢管制成,试验荷重10kN,允许荷重4kN,杠杆质量10kg,总质量为20kg,绝缘子杠杆用φ50×2500绝缘管制成,前端装上一个绝缘子托叉。本工具只适用于铁塔桁架结构的横担。双回路水泥杆型钢结构的横担,需改进杠杆的挂钩结构。杠杆本身不变。

  2 更换绝缘子人员组织和操作步骤

  2.1 更换高压绝缘子工作人员配备

  工作负责人1人,塔上2~3人,地面2人,共计5~6人。

  2.2 更换绝缘子操作步骤

  (1)塔上电工带无结绳上塔至横担塔身处栓好安全带和无结绳;

  (2)拉上绝缘子检测杆,测试绝缘子损坏的情况及串位;

  (3)拉上导线杠杆,固定在横担的角钢上。

  (4)利用绝缘杆装上绝缘保护绳,并在横担端部用绝缘杆固定好;

  (5)在横担上装绝缘子杠杆的滑轨;

  (6)利用导线杠杆将导线吊起,使导线荷重从绝缘子串上转移到杠杆上;

  (7)利用绝缘杆及拔销器,取下绝缘子上下端的弹簧销后,并用导线杠杆和绝缘子杠杆配合将复合绝缘子串上下两端金具脱离;

  (8)用绝缘子杠杆滑轨将绝缘子串滑向塔身进行更换。

  (9)与此相反步骤进行恢复。

  3 更换绝缘子安全注意事项

  (1)作好组织分工和现场监护工作;

  (2)杠杆应固定可靠,安全系数大于2.5;

  (3)保护绳的松紧应固定适当,且固定可靠;

  (4)塔上电工应保持安全距离;

  (5)其它按规程执行,并结合现场情况补充。
