金属附件用复合绝缘子的要求

日期:2019-08-24 08:48:45

点击:



  复合绝缘子对金属附件的要求

  金属附件是复合绝缘子的重要组成部分,用于与铁塔或导线连接。

  复合绝缘子金属附件一般使用镀锌钢件并必须具有适当的延伸性以能与芯棒连接。技术要求、试验方法和检验规则必须符号JB/T 8178和JB/T 9677的有关规定。除不锈钢外的所有铁质金属附件都应按照JB/T 8177《绝缘子金属附件热镀锌层通用技术条件》进行热镀锌。

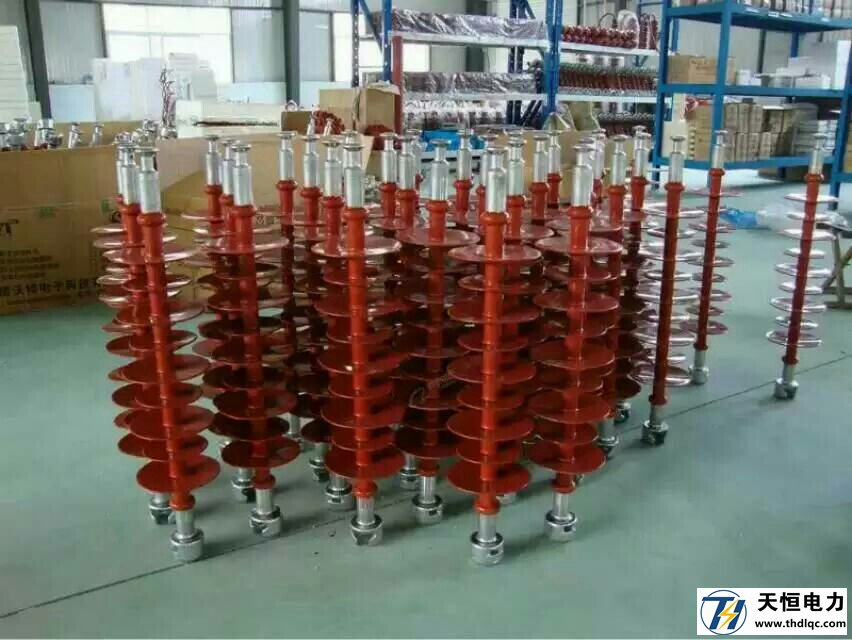

复合绝缘子厂家

  复合绝缘子金属附件的所有表面应光滑、无尖角毛刺或不均匀性以防引起电晕。如锻造应无裂缝、薄层、疤痕、皱皮、银白色等。在端部金具镀锌前,所有毛刺均应仔细清除,并不减小构件尺寸,符合标准要求。在正常运行条件下,金属附件的可见电晕电压应在允许值以内。

  复合绝缘子金属附件的连接尺寸应符合GB/T 4056的规定。

  绝缘子根据设计要求安装均压装置,均压装置的材料应使用铝或铝合金。

  锁紧销

  复合绝缘子钢脚和钢帽联接的绝缘子应装备有可靠的开口型锁紧装置,220kV及以上应采用R(驼背)销。锁紧销应能维持在锁紧及松开的位置上,并应有两个分开的末端以防止它完全从钢帽内脱出。

  复合绝缘子锁紧销应符合JB/T 8181的要求。锁紧销应采用锡青铜、黄铜、奥氏体不锈钢或其他耐锈蚀性材料制作,不应采用有防腐蚀表层而本身不耐锈蚀的材料制作,并与绝缘子成套供应。在把锁紧销的末端分开到180度,然后扳回到原来的位置时用肉眼检查应不显出裂纹。

  复合绝缘子装配

  复合绝缘子金属附件与芯棒的连接应采用压接处理(压接工艺)使得金属附件均匀传递机械荷载到芯棒。

  复合绝缘子金属附件与护套的连接应是**性密封的,其连接部位与大气间的隔离必须采取特殊结构进行特别密封处理,以便长期有效地阻止水气和杂质的进入。其渗透性试验应符合GB/T 19519第7.4条和第5.3、5.4条的规定。

  复合绝缘子金属附件连接区的设计应保证理想的应力分布。压接过程必须采用声发射探测法并配有其它有效的质量控制手段逐个检测,杜绝端部连接过压和欠压的问题发生。

  压接处理后的金属附件的镀锌层应符合JB/T 8177 绝缘子金属附件热镀锌层通用技术条件,且压接部位(包括压与未压的交界部位)的镀锌层不得有起皮、分层、开裂或掉锌等缺陷发生。

  对压接用金具、芯棒等外协件的材料、性能、尺寸、外观和加工工艺应进行严格管理和进厂检验。当外协件不是同一批时,必须重新进行试压和破坏试验(包括压接部位剖检)确定新的*佳压制程序和控制参数,同时给出正式验证报告(附剖检彩色照片)。

  绝缘子金属附件压接应能根据压接操作原始记录进行质量跟踪。记录应建档长期保存。

  标记

  每一绝缘子应标记制造厂厂名或商标、制造日期、额定电压、额定机械负荷和产品编号。

  标记牌应采用浮雕模压或以更较好工艺制造。

  FXBW3-35/70型绝缘子参数表

额定电压KV
额定机械拉伸负荷KN
结构高度mm
*小电弧
距离
mm
*小公称
爬电距离
mm
雷电全波冲击耐受电压KV≥
工频一分钟湿耐受电压
KV≥
35
70
≤940
700
≥2100
410
185

  FXBW3-66/70型绝缘子参数表

额定电压KV
额定机械拉伸负荷KN
结构高度mm
*小电弧
距离
mm
*小公称
爬电距离
mm
雷电全波冲击耐受电压KV≥
工频一分钟湿耐受电压
KV≥
35
70
≤870
700
≥2100
410
185
