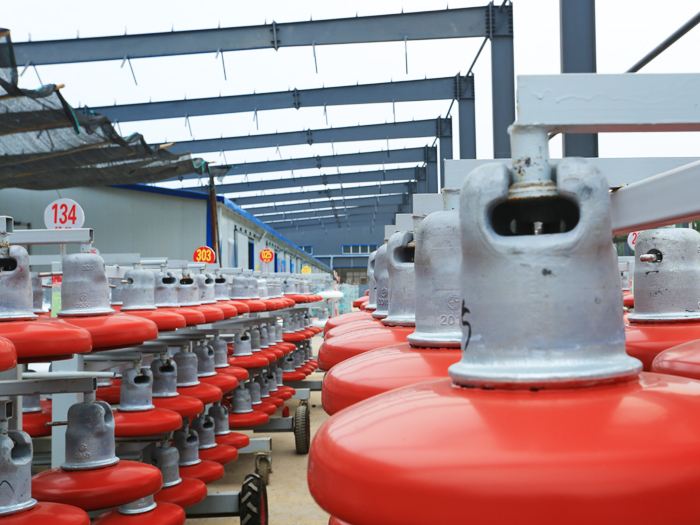

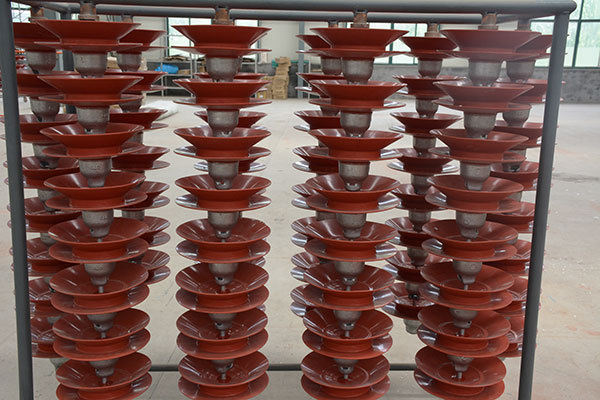

盘形悬式瓷复合绝缘子概述

日期:2018-12-14 19:04:45

点击:




   该产品因为防污才能好,可削减运用片数以削减串长,然后能够下降铁塔高度,本身重量轻,可进步铁塔及线路耐覆冰才能,节约大量钢材和占地面积,若开发出大吨位瓷(玻璃)复合绝缘子运用在特高压项目建设中含义更大。据专家测算,500KV线路Ⅲ级污区单回路每一万公里可节约塔材约9800吨,双回路可节约塔材约24200吨;Ⅳ级污区单回路每一万公里可节约塔材约11300 吨,双回路可节约塔材约27900吨。220KV线路Ⅲ级污区单回路每一万公里可节约塔材约2700吨,双回路可节约塔材约5200吨;Ⅳ级污区单回路每一万公里可节约塔材约3600吨,双回路可节约塔材约7000吨。在电网基建项目中一次性运用该产品,整条线路就能够处于免保护状况,节约大量的人力物力。据专家测算,每年一万公里500KV线路可削减检修人员176人,节约检修费用约2688万元;220KV线路可削减检修人员84人,节约检修费用约 1268万元
高强度耐污闪的盘形悬式瓷复合绝缘子

  一、 高强度瓷芯复合伞裙耐污盘形悬式复合绝缘子处理的问题

  1、 处理了瓷和玻璃绝缘子的污闪问题

  跟着经济建设的快速开展,大气及工业环境污染也日益加剧。在自然界的雨、雾、霜、露等潮湿的气候条件下,瓷和玻璃绝缘子表面污秽物中的可溶物质会逐渐溶于水中,在绝缘子的表面会形成一层具有一定导电性的水膜。如果绝缘子脏污比较严重,绝缘子表面又充分受潮,则会呈现较强烈的局部放电现象,易导致设备发作污闪事端。

  瓷复合绝缘子是在瓷盘表面以及相关界面选用特别工艺加工,硅橡胶复合外套是选用严密包履热硫化一次成型工艺,确保了产品质量。因为硅橡胶复合外套具有杰出的憎水性和憎水性的迁移性,

  因而抗污闪才能强。

  2、 处理了一般棒形悬式复合绝缘子的"脆断"问题

  据有关材料介绍:有机复合绝缘子的机械损坏中,芯棒的"脆断"在已发作的芯棒开裂事端中占60%,在所有机械事端中占35%。芯棒的"脆断"已成为当前有机复合绝缘子*严重的事端。以500KV线路*为突出,在不到三年的时间里,华东、华中、广东等都有发作,"脆断"产品既有进口的,也有国产的。

  瓷复合绝缘子芯棒选用高强瓷,处理了一般棒形悬式复合绝缘子的芯棒"脆断"问题。

  3、 处理了复合绝缘子不能用于耐张串的问题

  现在,我国复合绝缘子在耐张串上运用不多,主要是出于对复合绝缘子机械强度方面的担心,毕竟我国合成绝缘子的运转经验比国外要少。尤其是在高压线路上呈现有机复合绝缘子的开裂事端后,在耐张绝缘子串上运用的部分复合绝缘子又换为瓷或玻璃绝缘子,以保障机械强度安稳牢靠。

  瓷复合绝缘子所用的高强度瓷盘是由盘形悬式瓷绝缘子生产厂家制造提供,选用瓷绝缘子老练的浇装工艺,选用钢脚、铁帽联接,与瓷绝缘子的联接方式相同,能够象一般瓷绝缘子相同用于耐张串上。

  二、 高强度瓷芯复合伞裙耐污盘形悬式复合绝缘子的优点

  1、 安稳牢靠的机械功能。

  该绝缘子的端部联接金具(钢脚 、铁帽)悉数选用盘形悬式瓷绝缘子的结构,芯盘用高强瓷,从配套件到制品每道工序均严厉依照国家及职业标准制造和检验,然后牢靠的确保了作用于绝缘子上的力矩的接受和传递。实验成果证明,瓷绝缘子的这一结构优势得到了完好的体现。现在,额定机械损坏负荷为100KN、120KN、160KN、210KN、240KN、300KN六个机械强度等级的产品均已通过"国家绝缘子避雷器质量监督检验中心"的型式实验。

  2、 优异的耐污闪功能。

  因为硅橡胶复合外套具有杰出的憎水性和憎水性的迁移性,因而进步了工频湿闪络电压和抗污闪才能。通过人工污秽闪络电压比照实验,每片瓷复合绝缘子的污秽闪络电压比相同类型标准的瓷绝缘子进步幅度为70%以上,一起该伞形亦有较好的风雨自洁才能,积污速度慢,人工水冲刷和打扫也极为便利,特别是在粉尘类污秽环境中,愈见其优。该绝缘子容易调整外绝缘爬距,可满意重污区运转线路对绝缘子串爬电距离的要求。

  3、 耐冲击才能强

  瓷复合绝缘子表面结实包履了硅橡胶复合外套,使其具有杰出的耐冲击才能。一起因为使瓷件不直接暴露在空气中,然后削减了因环境温差骤变或雷击而导致的瓷件击穿或爆裂的频率,然后大大下降了线路保护费用。

  4、 重量轻,便利运输装置及保护

  瓷复合绝缘子重量比同类型的瓷绝缘子减轻了1/3,然后下降了装置劳动强度和铁塔承重压力。它在耐张串上能杰出的接受弯距和减缓周期性冲击力对铁塔的损坏。

  5、 结构共同合理

  瓷复合绝缘子的外形结构(见附图),铁帽在瓷绝缘子铁帽基础上增加了一个凹型槽,便于本绝缘子进行装置替换时运用东西夹持。绝缘子铁帽和钢脚联接尺寸、结构高度与原瓷绝缘子完全相同,具有杰出的互换性。尤其在现运转的线路上,可直接替换本复合绝缘子,无需对原线路弧垂等进行调整,替换极为便利。
