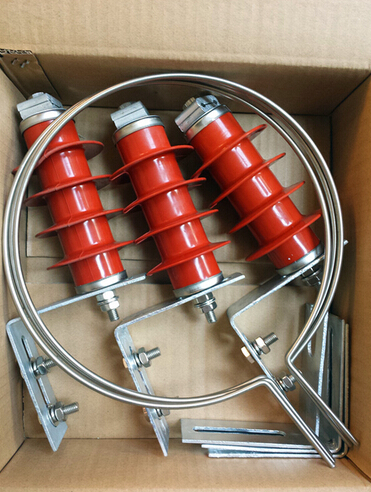

XHQ5-12.7/36

线路防雷保护器

10kV架空线路过电压保护器产品说明

因雷击引起的雷电过电压极易导致架空线路中绝缘子闪络或击穿，并引发线路断线或跳闸事故。为了防止雷击事故的发生，我公司研发了架空线路过电压保护器，其作用是在雷击架空线路时，将雷电流引向保护器，截断工频续流，避免绝缘子闪络或击穿，避免架空线路发生断线并减少线路跳闸次数。

1．            产品特点

1产品通过了电力部电气设备质量检测试验；

2优异的保护特性：通过保护器引流环与导线之间形成的串联间隙和限流元件的协同作用，能在瞬间有效地切断工频续流，避免导线发生雷击断线事故和减少跳闸次数；

3偶联技术和硅橡胶外套整体一次成型工艺，确保产品可靠密封、安全防爆；硅橡胶外套耐气候老化，耐电蚀损、耐污秽；

4特殊力学结构（包括承力骨架、缓冲层）确保产品能够承受较大机械应力；

5运行安全可靠，免维护。即使因异常情况保护器损坏，因有串联间隙的隔离作用，亦不会影响线路绝缘配合，确保电力系统的运行安全。

2．            型号说明

   XBHQ—12.7/36

BHQ—表示保护器；X—表示架空线路； 12.7—表示额定电压；

       36—表示标称放电电流下的残压。

3．            主要技术指标

表1保护器主要性能

表2保护器串联间隙与保护性能

（串联间隙100±5mm）
