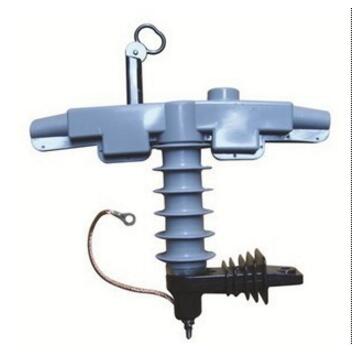

支柱型避雷器装置
一、概述
配网架空绝缘化进程很快，但杆上配变区域普遍存在开关、避雷器、接地线夹、支柱等接续部位多带来了运行故障点多、绝缘安全保护条件差、安装繁杂、维护难度大且成本高、带电作业条件差等系列问题。为应对上述问题，必须对杆上配变系统的些设备和线路接法进行改造。
HY5WDG-17/50型氧化锌避雷器装置具有带支柱功能、避雷器功能、母排接线功能、验电接地功能的合四者功能为一体。由河间市天恒电力器材有限公司研究开发，采用这种装置同时可减少一根避雷器横担（因利用了本来需要的支柱横担），可减少下垂线固定用的三个绝缘子，也就是减少七处剥皮点，减少施工工时，同时减少六处故障点，则能达到简化线路装置，进一步增加运行安全可靠性的目的，使线路更加简洁美观。这种装置集成了多种功能，把原需要七处剥皮点的绝缘并在一处绝缘，并且此绝缘罩设计合理，能真正做到全程绝缘，为安全和带电作业创造了有利条件。
二、使用条件
1．环境温度：±50℃
2．海拔：不超过2000m
3．风速：不超过35m/s
4．污秽等级 III级
5．无易燃、易爆厦剧烈振动的场所
6. 咨询：河间市天恒电力器材有限公司
三、主要技术参数
|
型号 |
避雷器额定电压KV （有效值） |
系统标称电压KV （有效值） |
避雷器持续运行KV （有效值） |
直流1mA参考电压不小于KV （有效值） |
雷击冲击电流硅压不大干Kv （有效值） |
电流冲击2ms方波电流A （峰值） |
大电流压力释放预期对称电流KA（峰值） |
抗弯强度N |
|
HY5WBG-17/50 |
17 |
10 |
13 6 |
25 |
50 |
100 |
25 |
1000 |
|
HY5WBG-17/50T |
17 |
10 |
13 6 |
25 |
50 |
100 |
25 |
1000 |
|
HY5WDG-17/50 |
17 |
10 |
13 6 |
25 |
50 |
100 |
25 |
1000 |
|
HY5WDG-17/50T |
17 |
10 |
13 6 |
25 |
50 |
100 |
25 |
1000 |
|
HY5WDG-34/90 |
34 |
24 |
27.2 |
25 |
90 |
250 |
50 |
1000 |
|
HY5WDG-34/90T |
34 |
24 |
27.2 |
25 |
90 |
250 |
50 |
1000 |
四、产品特点
1．
避雷器的芯体和外套，通过模压成型，使其成为无空腔的密实整体，消除了呼吸作用引起的吸潮，从根本上杜绝 了避雷器芯片受潮导致的事故。
2．避雷器内部采用特殊的加强结构，使其具有良好的机械性能，可以兼作绝缘子。
3．避雷器合成外套用硅橡胶材料制成，使其抗污秽性能强并具有良好的防爆性能。另外重量轻，使用寿命长。
4．避雷器均是按耐Ⅲ级重污秽设计和生产的，其绝缘外套的*小爬电比距为25mm/KV。
5．避雷器总体结构进行了优化设计，具有组合功能。
(1)兼有接地梗，可满足验电、接地需求，可简化杆塔装置。
(2)特殊的加强结构，使其具有良好的机械性能，可兼作支柱绝缘子。
(3)进雷器装置，把传统需要七处护罩并于一处的全绝缘设计。
(4)本避雷器采用全绝缘设计，可有效的避免外力破坏等事故的发生。
6．HY5WDG-1 7/50T避雷器装置具有带支柱功能、连接端子母排接线功能、验电接地功能，其中连接端子母排可分段电缆故障、缩小停电范围、具有刀闸的分断功能。
