JXL系列C形线夹及安装工具

日期:2019-05-13

点击:





  简介:

  JXL系列C形线夹适用于配电系统中导线的非承力连接或T接, 是并沟线夹、T形线夹的理想替代产品,采用专用工具弹射安装, 方便可靠。JXLD接地线夹用于线路中验电和临时接地或多路分接, 能有效地避免因导线因临时接地而受电弧烧伤和多次连接形成导线 磨损。绝缘罩由硅橡胶压制而成,与线夹配套使用,起绝缘防护 作用。

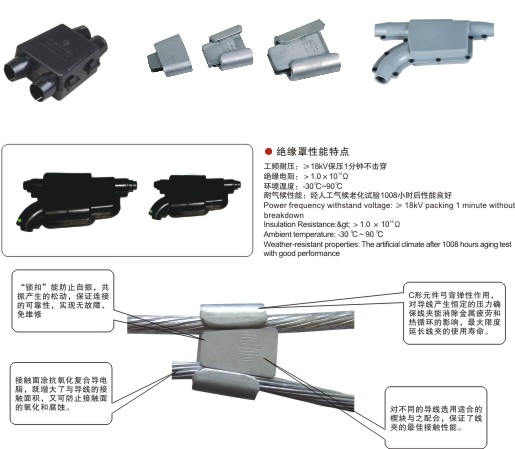

  ●结构原理

  C形线夹为一斜楔机构,由一个具有弹性的C形元件和一个量变 带斜槽的内楔组成。C形元件采用特殊的铝合金支撑,当内楔被推进两条导线之间并锁紧,C形元件的弹簧作用便可以对导线产生持续的压力,补偿导线的应力松弛,从而保证了良好的电气接触性能。

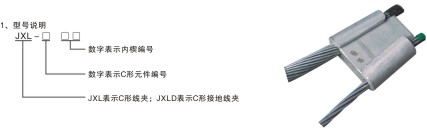

●选型说明

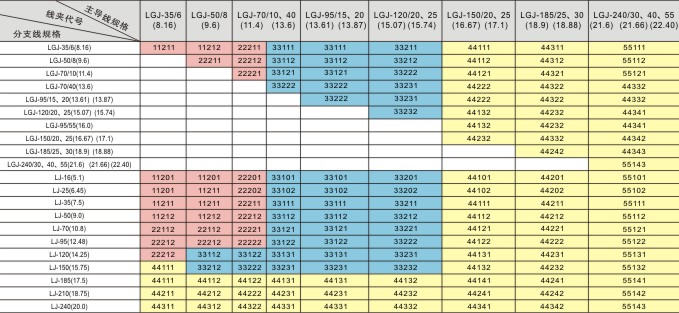

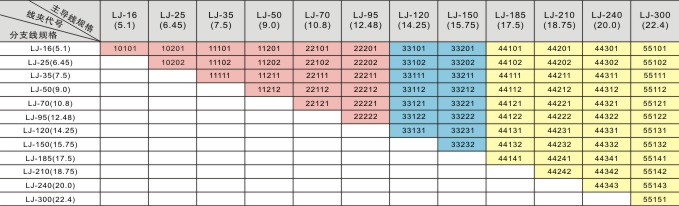

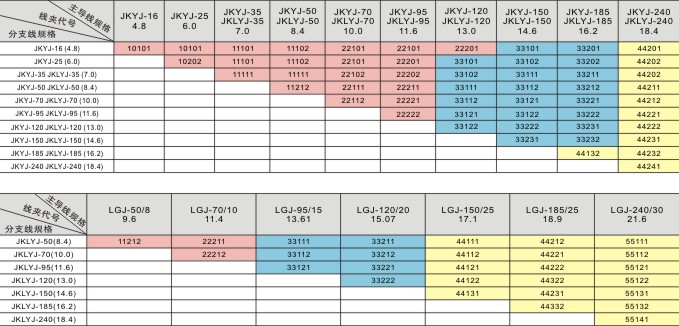

  2、按导线的类型及规格查对相应的《选型表》;

  3、如使用的导线不在表中范围,订购时请详细注明主线、分支线的型号规格及直径;

  4、线夹安装前,请详细阅读安装说明。

  用途

  楔形线夹适用架空配电线路中架空绝缘铝绞线或钢芯铝绞线间的非承力接续或分支,绝缘罩和线夹配套使用,起绝缘防护作用。

  结构特点

  1、非磁性材料,无电能损耗;

  2、楔块弹力夹紧,继续可靠;

  3、适于各种导线组合适用性强。

  JXL型线夹选用表

线夹型号
导体直径(mm)
铝绞线(LJ)
钢芯铝绞线(LGJ)
架空绝缘导线(JKLY)
绝缘罩型号
JXL-1
Φ<10
≤50mm2
≤50/8mm2
≤50mm2
JXL(Z)-2
JXL-2
Φ≤13
≤95mm2
≤70/10mm2
≤95mm2
JXL-3
Φ≤16
≤150mm2
≤120/25mm2
≤185mm2
JXL(Z)-3
JXL-4
Φ≤20
≤240mm2
≤185/30mm2
≤240mm2
JXL-5
Φ≤26
≤400mm2
≤240/55mm2
-
JXLD-1
Φ<10
≤50mm2
≤50/8mm2
≤50mm2
JXL(Z)-2
JXLD-2
Φ≤13
≤95mm2
≤70/10mm2
≤95mm2
JXLD-3
Φ≤16
≤150mm2
≤120/25mm2
≤185mm2
JXL(Z)-3
JXLD-4
Φ≤20
≤240mm2
≤185/30mm2
≤240mm2
JXLD-5
Φ≤26
≤400mm2
≤240/55mm2
-



线夹安装工具的选用

  图(1)楔型线夹壳体分为1号、2号、3号、4号共四种,按线夹壳体大小选用安装工具。1号、2号壳体线夹选用小号安装工具,3号、4号壳体线夹选用大号安装工具。
