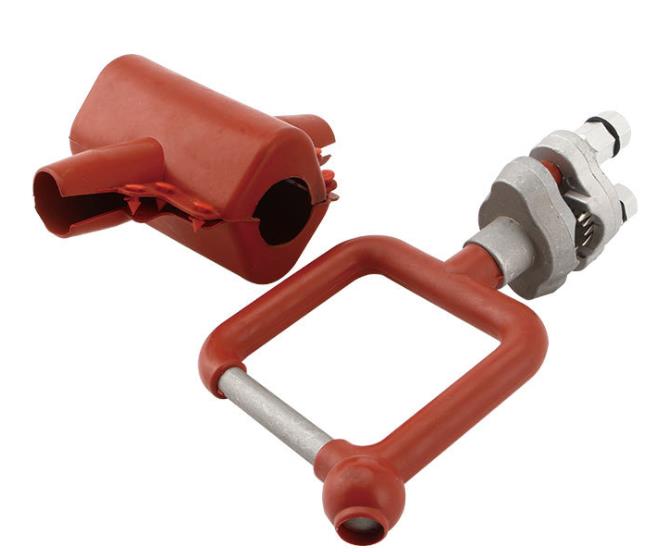

防雷验电接地线夹(FDL)

日期:2019-05-13

点击:


河间市天恒电力器材有限公司
FDL-50/240B

  用途

  防止架空绝缘导线雷击断线,以及用于检修施工时的验电和临时接地 的保护装置,适用于铜、铝架空绝缘导线。

  性能参数

  1、雷电全波冲击耐受电压(峰值)kV:100

  2、1min工频耐受电压(有效值)kV:50

  3、工频电弧电流(有效值)kA:12.5

  4、穿刺部位涂有独特的防水绝缘膏

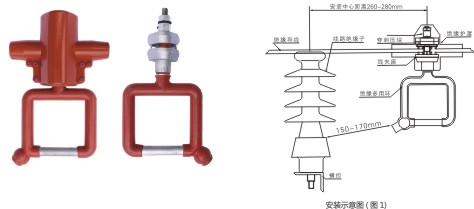

  安装说明

  本产品安装在线路绝缘子的负荷侧。

  穿刺式夹线方式 :

  1、铝合金力矩螺母的紧固方法:将绝缘导线平行卡进线夹槽内,先用手拧 紧力矩螺母,再用套筒板手交替均匀拧紧至力矩螺母顶端脱落为止,再把绝 缘护套装配在夹线金具上即可。

  2、普通螺母的紧固方法:根据导线截面及天气温度设定扭力扳手扭力值: 20~35NM,用扭力扳手交替、对称拧紧2个压力螺母,待扳手拧到已设定的 扭力扳手扭力值时即可,然后拧紧备紧螺母,以防止压力螺母松动,再把绝缘护套装配在夹线金具上即可。

  非穿刺式夹线方式 :

  将绝缘导线剥开一段约65~80mm缠绕上铝包带嵌入夹线金具上,用扳手把 压紧螺母拧紧带动压块座压紧导线即可,再把绝缘护套装配在夹线金具上 即可。

防雷验电接地线夹规格及技术参数
型号
导线截面范围(mm²)
备注
FDL-50/240
50-240
穿刺型
FDL-50/240B
50-240
非穿刺型
