用途

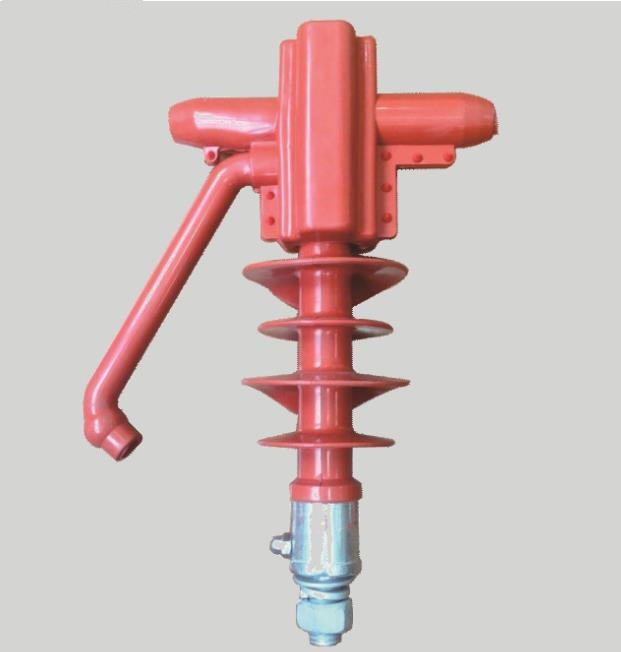

防止架空绝缘导线雷击断线,以及用于检修施工时的验电和临时接地 的保护装置,适用于铜、铝架空绝缘导线。
防雷支柱绝缘子FEG-12/5技术参数
型号
|
导线截面范围(mm²)
|
备注
|
FDL-50/240
|
50-240
|
穿刺型
|
FDL-50/240B
|
50-240
|
非穿刺型
|
性能参数
1、雷电全波冲击耐受电压(峰值)kV:100
2、1min工频耐受电压(有效值)kV:50
3、工频电弧电流(有效值)kA:12.5
4、额定弯曲耐受负荷:5kN
5、*小公称爬电距离:360mm
6、穿刺部位涂有独特的防水绝缘膏
安装说明

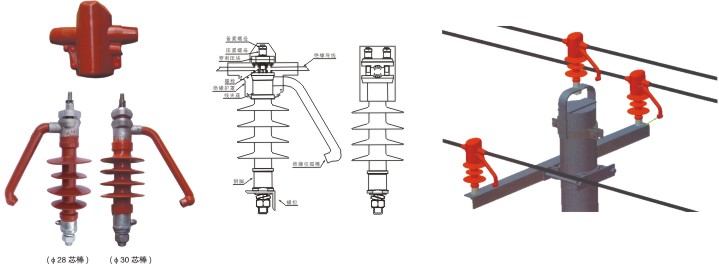

将本产品夹线槽对准导线平行方向安装在横担上,拧紧钢脚螺母即可, 等同传统的绝缘子的安装方法;把引弧棒朝向负荷侧。
穿刺式夹线方式:
1、铝合金力矩螺母的紧固方法:将绝缘导线平行卡进线夹槽内,先用手拧 紧力矩螺母,再用套筒板手交替均匀拧紧至力矩螺母顶端脱落为止,再把绝 缘护套装配在夹线金具上即可。
2、普通螺母的紧固方法:根据导线截面及天气温度设定扭力扳手扭力值: 20~35NM,用扭力扳手交替、对称拧紧2个压力螺母,待扳手拧到已设定的 扭力扳手扭力值时即可,然后拧紧备紧螺母,以防止压力螺母松动,再把绝缘护套装配在夹线金具上即可。
非穿刺式夹线方式:
将绝缘导线剥开一段约65~80mm缠绕上铝包带嵌入夹线金具上,用扳手把 压紧螺母拧紧带动压块座压紧导线即可,再把绝缘护套装配在夹线金具上 即可。
